Descrição

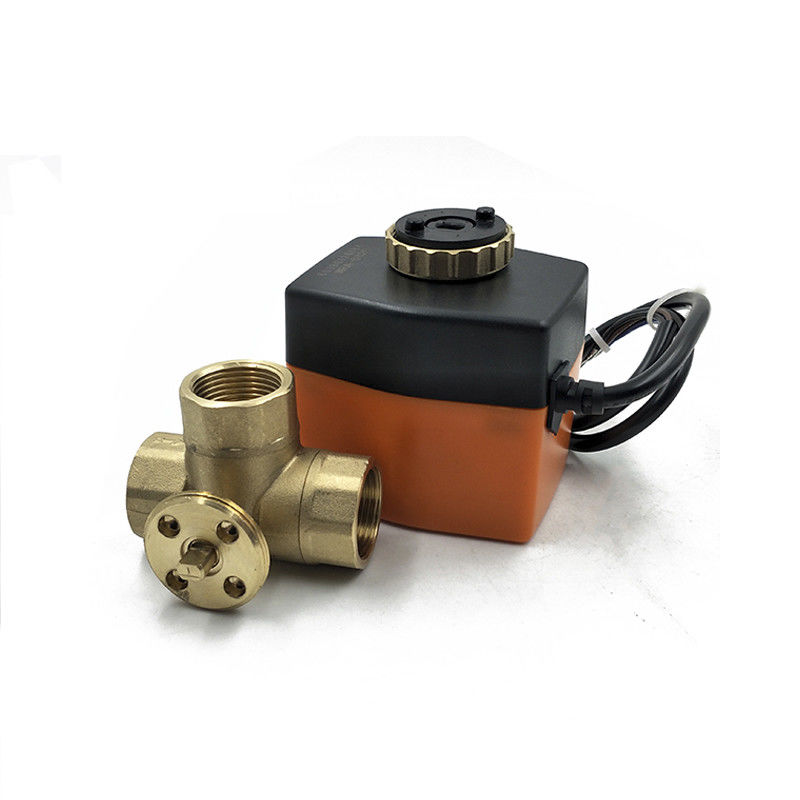

A C.C. motorizou a válvula de bola consiste no tipo de ligar/desligar ou no tipo atuador de 3 pontos e na série de W8BV… válvula de bola, que têm a estrutura compacta, a operação estável, a capacidade excelente de parada da água, a grande taxa do volume de água, o bloco zero da sujeira e o baixo torque. A C.C. motorizou válvulas de bola é amplamente utilizada no sistema da ATAC, no sistema de aquecimento, no sistema do tratamento da água e em algum equipamento industrial.
Função (3-point ou tipo de ligar/desligar)
O atuador é controlado por uma modulação de 3 pontos de controle do sinal de ligar/desligar ou, usando a movimentação reversível do redutor de velocidade do motor síncrono e da engrenagem para fixar e travar.
WRA-42… tipo de 3 pontos
O fio de Brown está válvula do poder ligada aberta
O fio preto está fim da válvula do poder ligada
Brown ou o fio preto são válvula do sem energia para manter o cargo atual
O fio azul é conectado ao fio nulo.
Igualmente pode ser usado como o tipo de ligar/desligar.
WRA-42… um tipo de ligar/desligar
O fio azul é o fio do controle. Poder sobre: válvula aberta, sem energia: fim da válvula
O fio preto é conectado a COM.
O fio de Brown é conectado ao fio do poder.
Somente pode ser usado como o tipo de ligar/desligar.
| Modelo não. | Tensão de funcionamento | Tipo do atuador | Torque da saída | Consumo | Tempo de ligar/desligar | Corpo de válvula |
| WRA-4224 | DC24V | 3-point ou de ligar/desligar | 2N.m | 2W | 2-6S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-4224A | De ligar/desligar |
Aplicação
Sistema da ATAC, sistema de aquecimento, sistema do tratamento da água, equipamento industrial.
Modo operacional
O vencedor que a C.C. motorizou a válvula de bola motor-é operado por um tipo de WRA-42…, e por WRA-42… um atuador. O atuador é controlado por uma modulação de 3 pontos do sistema de controlo de ligar/desligar ou e move a bola da válvula, para a posição de abertura ditada pelo sinal de controle.
Dados técnicos
Corpo de válvula:
Meio: água fria/quente, com temperatura do glicol de 50% do meio: °C 2°C… 90
Pressão avaliado: Conector da tubulação PN20: linha interna
Temp ambiental. escala: -20… +70°C; 0… tamanhos 95%RH: 1/2 ' ‘, 3/4" ‘e 1" ‘tipo da válvula: maneira 2 maneira e 3
Material
Corpo de válvula: bronze forjado, selo Hpb59-1: bola: EPDM+PTFE, com anel-O dobro
Bola: haste de bronze folheado a níquel: Anéis-O de EPDM, com anel-O dobro
| Modelo não. | Diâmetro interno. | Polegada | Kvs (m3/h) | Pvmax (KPa) | Picosegundo (KPa) |
| W8BV215 | 12mm | 1/2” | 6,15 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4" | 10,5 | 1000 | 1400 |
| W8BV225 | 20mm | 1" | 16,1 | 1000 | 1400 |
| W8BV315 | 12mm | 1/2” | 3,95 | 1000 | 1400 |
| W8BV320 | 15mm | 3/4" | 6,8 | 1000 | 1400 |
| W8BV325 | 20mm | 1" | 15,8 | 1000 | 1400 |
Atuador
WRA-42… DC3/6-12/24V, 3 pontos
WRA-42… Um DC3/6-12/24V, de ligar/desligar
Torque da saída: rotação de 2N.m Angleof: ° 90
Proteja o grau: Tempo IP55/IP54 de ligar/desligar: 2-12S
