válvula eletricamente operada

Válvula de bola motorizada do Dn 25 elétricos do controle de flutuação do atuador Dn15 pequena



Serviço



1. Forneça seus exigências técnicas e desenhos
2. Obtenha a resposta preliminar de nós dentro de 12 horas
3. Obtenha a solução e a cotação técnicas de nós dentro de 24 horas
4. Confirmação técnica da solução e da cotação
5. Forneça amostras caso necessário
6. Revisão e assinatura de contrato
7. Arranje a produção e a expedição
8. Após o serviço de vendas



Descrição

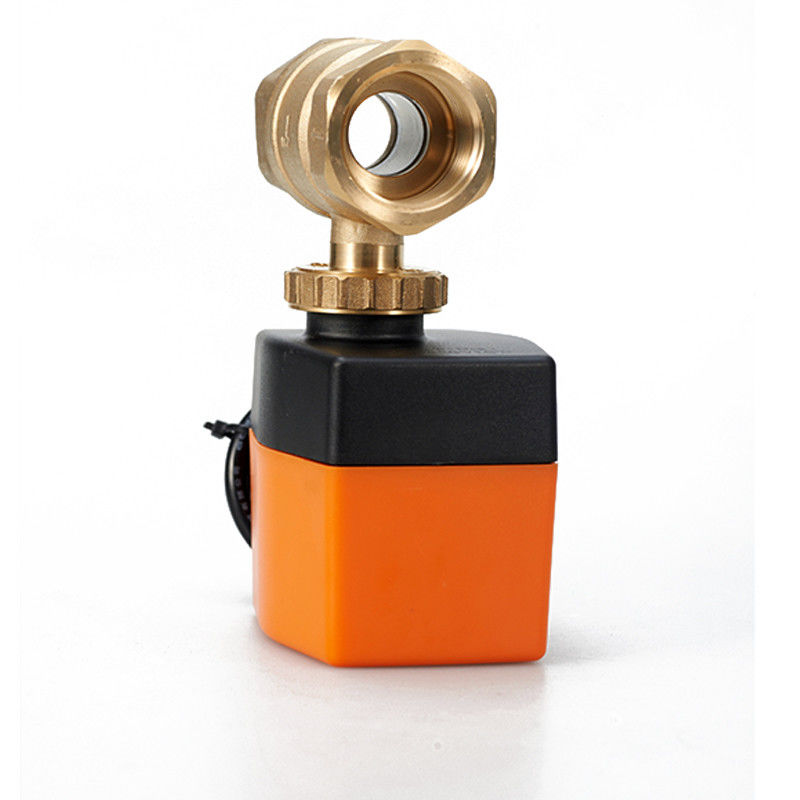

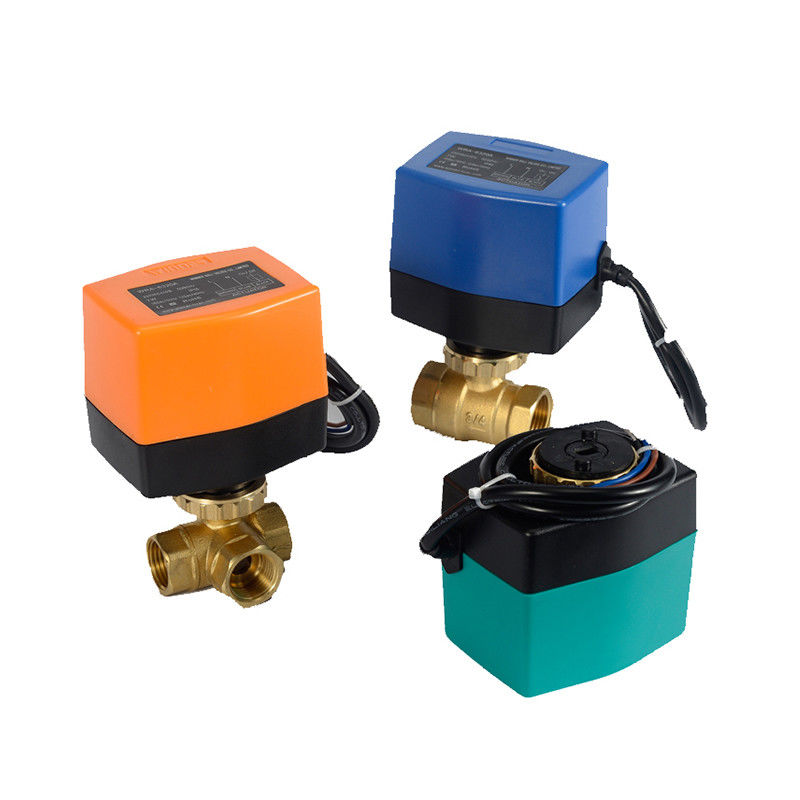

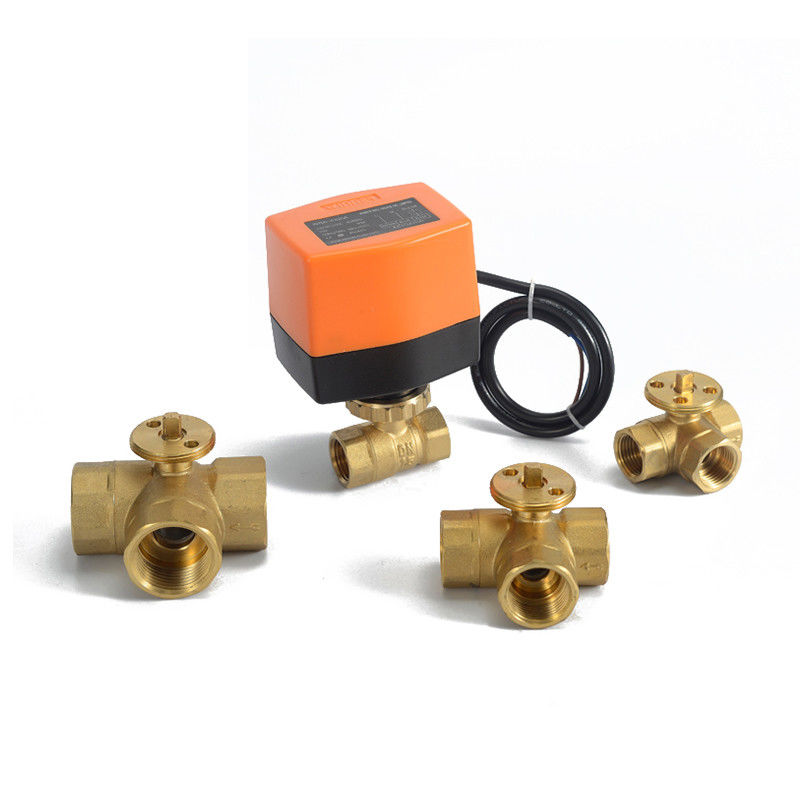

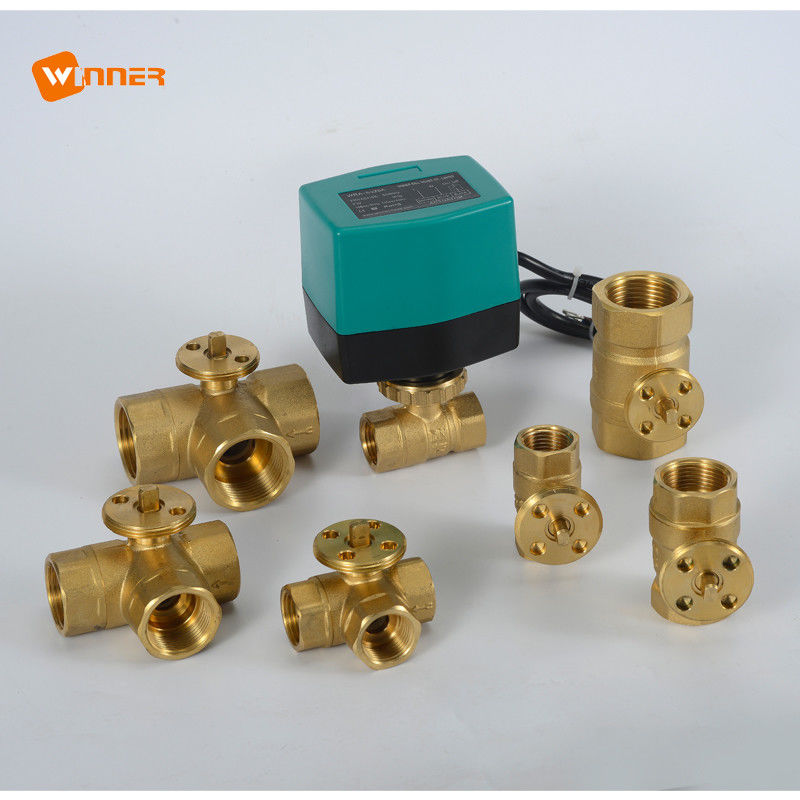

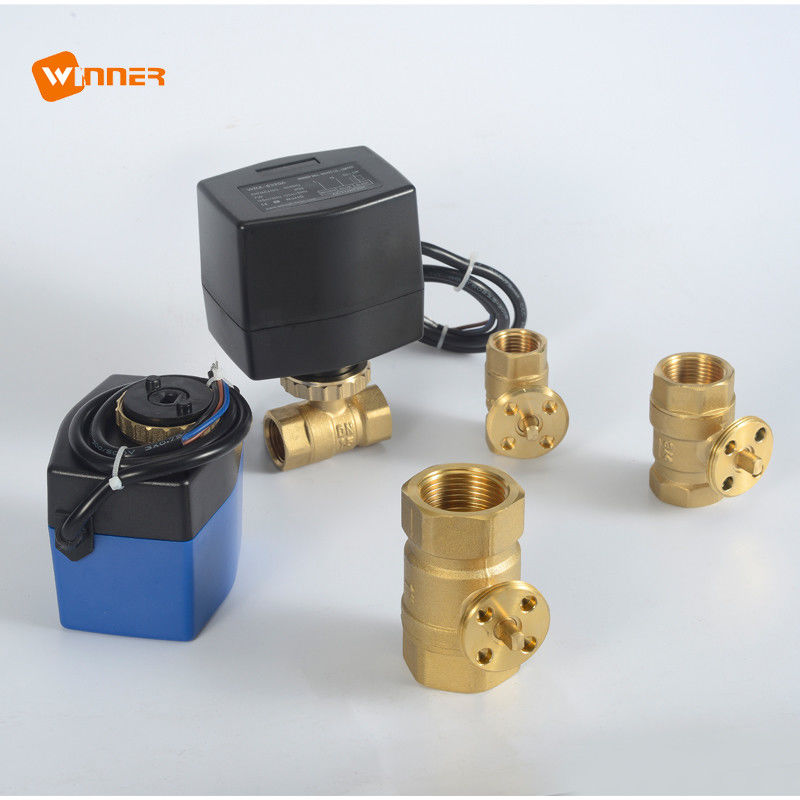

A C.C. motorizou a válvula de bola consiste no tipo de ligar/desligar ou no tipo atuador de 3 pontos e na série de W8BV… válvula de bola, que têm a estrutura compacta, a operação estável, a capacidade excelente de parada da água, a grande taxa do volume de água, o bloco zero da sujeira e o baixo torque. A C.C. motorizou válvulas de bola é amplamente utilizada no sistema da ATAC, no sistema de aquecimento, no sistema do tratamento da água e em algum equipamento industrial.





Aplicação

Sistema da ATAC, sistema de aquecimento, sistema do tratamento da água, equipamento industrial.



Modo operacional

A C.C. motorizou a válvula de bola motor-é operada por um tipo de WRA-42…, e por WRA-42… um atuador. O atuador é controlado por uma modulação de 3 pontos do sistema de controlo de ligar/desligar ou e move a bola da válvula, para a posição de abertura ditada pelo sinal de controle.



Dados técnicos

Corpo de válvula:

Meio: água fria/quente, com glicol de 50%         Temperatura do meio: 2°C… 90°C

Pressão avaliado: PN20                             Conector da tubulação: linha interna



Temp ambiental. escala: -20… +70°C; 0… 95%RH    Tamanho: 1/2 ' ‘, 3/4" ‘e 1" ‘     Tipo da válvula: maneira 2 maneira e 3



Material

Corpo de válvula: bronze forjado, Hpb59-1                  Selo: bola: EPDM+PTFE, com anel-O dobro

Bola: bronze folheado a níquel                              haste: Anéis-O de EPDM, com anel-O dobro

Modelo não.	Diâmetro interno.	Polegada	Kvs (m3/h)	Pvmax (KPa)	Picosegundo (KPa)
W8BV215	12mm	1/2”	6,15	1000	1400
W8BV220	15mm	3/4"	10,5	1000	1400
W8BV225	20mm	1"	16,1	1000	1400
W8BV315	12mm	1/2”	3,95	1000	1400
W8BV320	15mm	3/4"	6,8	1000	1400
W8BV325	20mm	1"	15,8	1000	1400





Atuador

WRA-42…   DC3/6-12/24V, 3-point

WRA-42… Um DC3/6-12/24V, de ligar/desligar

Torque da saída: 2N.m      Ângulo da rotação: 90°

Proteja o grau: IP55/IP54        Tempo de ligar/desligar: 2-12S





Função (3-point ou tipo de ligar/desligar)

O atuador é controlado por uma modulação de 3 pontos de controle do sinal de ligar/desligar ou, usando a movimentação reversível do redutor de velocidade do motor síncrono e da engrenagem para fixar e travar.



Tipo WRA-42… 3-point

O fio de Brown está poder ligada                  Válvula aberta

O fio preto está poder ligada                    Fim da válvula

Brown ou o fio preto são sem energia          A válvula mantém o cargo atual

O fio azul é conectado ao fio nulo.

Igualmente pode ser usado como o tipo de ligar/desligar.



WRA-42… um tipo de ligar/desligar

O fio azul é o fio do controle.        Poder sobre: válvula aberta, sem energia: fim da válvula



O fio preto é conectado a COM.



O fio de Brown é conectado ao fio do poder.

Somente pode ser usado como o tipo de ligar/desligar.

Modelo não.	Tensão de funcionamento	Tipo do atuador	Torque da saída	Consumo	Tempo de ligar/desligar	Corpo de válvula
WRA-4224	DC24V	3-point ou de ligar/desligar	2N.m	2W	2-6S	W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325
WRA-4224A		De ligar/desligar





A instalação:



Introduza a haste de válvula à parte inferior do atuador, e do pino da inserção 2, posicionado no fundo do atuador ao furo de montagem da válvula. Então parafuso abaixo da porca de tampão de bronze
