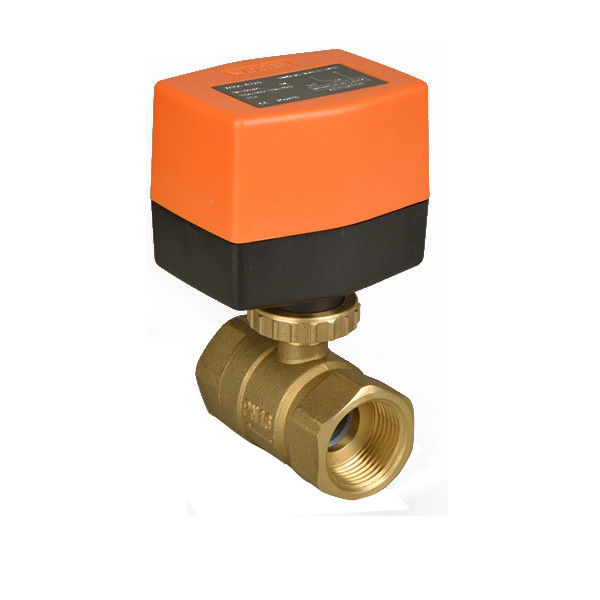

Válvula de bola motorizada 2 maneiras para o sistema de aquecimento/sistema do tratamento da água
-
Destacar
válvula eletricamente operada
-
MaterialBronze
-
Temperatura dos meiosTemperatura média
-
AplicaçãoGeneral
-
PoderElétrico
-
Meioságua
-
Padrão ou não padronizadoPadrão
-
Lugar de origemCHINA
-
MarcaOEM
-
CertificaçãoCE
-
Número do modeloWRA-6320+W8BV220
-
Documento
-
Quantidade de ordem mínima1
-
Preçonegotiable
-
Detalhes da embalagemcaixas da madeira compensada
-
Tempo de entrega15-60 dias
-
Termos de pagamentoL/C, T/T
-
Habilidade da fontebaseado na ordem
Válvula de bola motorizada 2 maneiras para o sistema de aquecimento/sistema do tratamento da água
Maneira de bronze DN20 da válvula de bola 2 do atuador elétrico do sistema WRA-63 da ATAC para unidades da bobina do fã
Descrição da válvula de bola de bronze elétrica
a válvula de bola motorizada consiste no tipo de ligar/desligar ou no tipo atuador de 3 pontos e na série de W8BV… válvula de bola, que têm a estrutura compacta, a operação estável, a capacidade excelente de parada da água, a grande taxa do volume de água, o bloco zero da sujeira e o baixo torque. as válvulas de bola motorizadas são amplamente utilizadas no sistema da ATAC, no sistema de aquecimento, no sistema do tratamento da água e em algum equipamento industrial.
Dados técnicos
Corpo de válvula:
Meio: água fria/quente, com temperatura do glicol de 50% do meio: °C 2°C… 90
Pressão avaliado: Conector da tubulação PN20: linha interna
Temp ambiental. escala: −5… +60°C; 0… 90%RH
Material
Corpo de válvula: bronze forjado, selo Hpb59-1: bola: EPDM+PTFE
Bola: crome a haste de bronze chapeada: Anéis-O de EPDM
Como nós asseguramos a qualidade do produto acabado (a inspeção de FQC)
1. Inspeção visual
2. Medida material da categoria
3. Inspeção da dimensão
4. Detecção da aspereza
5. Detecção da aspereza
6. Teste de impermeabilidade
Tratamento de superfície
Nós oferecemos os seguintes processos escolher:
1. Polonês mecânico (PM) para melhorar o brilho (brilho, resíduo metálico)
2. Limpeza ácida para anticorrosivo
3. Polonês da eletrólise (EP) para melhorar a lisura de superfície
4. Processo feito sob encomenda: Tratamento de recozimento brilhante para eliminar strees para melhorar a dureza
Aplicação da válvula de bola de bronze elétrica
Sistema da ATAC, sistema de aquecimento, sistema do tratamento da água, equipamento industrial
Modo operacional de válvula de bola de bronze elétrica
a válvula de bola motorizada motor-é operada por um tipo de WRA-63…, e por WRA-63… um atuador. O atuador é controlado por uma modulação de 3 pontos do sistema de controlo de ligar/desligar ou e move a bola da válvula, para a posição de abertura ditada pelo sinal de controle.
Válvula de bola
| Modelo não. | Diâmetro interno. | Polegada | Kvs (m3/h) | Pmax (KPa) | Picosegundo (KPa) | |
| WBBV215 |
2-maneira
|
12mm | 1/2” | 8,6 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4" | 21 | 1000 | 1400 | |
| W8BV225 | 20mm | 1" | 26 | 1000 | 1400 | |
| W8BV315 |
3-maneira |
10mm | 1/2” | 8,6 | 1000 | 1400 |
| W8BV320 | 14mm | 3/4" | 21 | 1000 | 1400 | |
| W8BV325 | 18mm | 1" | 22 | 1000 | 1400 |
Atuador
WRA-63… AC230/110/24V, 50/60Hz, 3 pontos
WRA-63… Um AC230/110/24V, 50/60Hz, de ligar/desligar
Torque da saída: >ângulode3.5N.m da rotação: 90°
Proteja o grau: Tempo IP55/IP54 de ligar/desligar: 16S
Função (3-point ou tipo de ligar/desligar)
O atuador é controlado por uma modulação de 3 pontos de controle do sinal de ligar/desligar ou, usando a movimentação reversível do redutor de velocidade do motor síncrono e da engrenagem para fixar e travar.
WRA-63… tipo de 3 pontos
O fio preto é poder na válvula fechada
O fio de Brown está válvula do poder ligada aberta
O fio preto ou marrom é válvula do sem energia para manter o cargo atual
O fio azul é conectado ao fio nulo. Igualmente pode ser usado como o tipo de ligar/desligar.
WRA-63… um tipo de ligar/desligar
O fio preto é o fio do controle. Poder sobre: válvula aberta, sem energia: fim da válvula
O fio de Brown é conectado ao fio do poder.
O fio azul é conectado a COM. Somente pode ser usado como o tipo de ligar/desligar.
A instalação
introduza a haste de válvula à parte inferior do atuador, e do pino da inserção 2, posicionado no fundo do atuador ao furo de montagem da válvula. Então parafuso abaixo da porca de tampão de bronze
Atuador
| Modelo não. | Tensão de funcionamento | Tipo do atuador | Torque da saída | Consumo | Tempo de ligar/desligar | Corpo de válvula |
| WRA-6320 |
230VAC±15% 50/60Hz |
3-point ou de ligar/desligar | 3.5N.m | 5W |
50Hz: 16S 60Hz: 12S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-6320A | De ligar/desligar |
