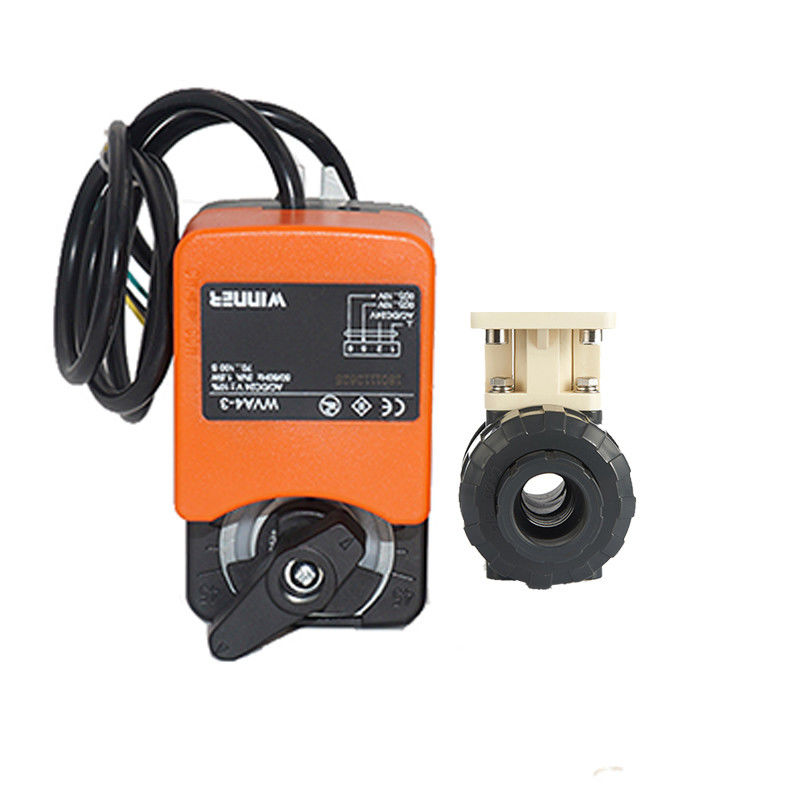

Atuador
WVA4-3… 24VAC/DC±15%, proporcional (0-10VDC/0-20mA, 2-10VDC/4-20mA)
| Torque da saída | 4N.m, 6N.m, 10N.m | |
| Ângulo da rotação | 90° | |
| Proteja o grau | IP54 | |
| Sistema de proteção automático da sobrecarga do punho manual | ||
|
O fio preto e o fio marrom são o fio do poder. O fio amarelo aceita o sinal de controle 0-10V controlar o ângulo aberto da válvula |
||
|
Sinal de controle 0-10VDC entrado Característica de fluxo: escala igual do fluxo da porcentagem: 0%-100% |
| TAMANHO |
DN15 1/2” |
DN20 3/4" |
DN25 1" |
DN32 1-1/4” |
DN40 1-1/2” |
DN50 2" |
||
| d | 13 | 18 | 23 | 30 | 38 | 49 | ||
| RUÍDO dl | 20 | 25 | 32 | 40 | 50 | 63 | ||
| JISdl | 22 | 26 | 32 | 38 | 48 | 60 | ||
| ANSIdl | 21,34 | 26,67 | 33,4 | 42,16 | 48,26 | 60,28 | ||
| BSdl | 21,2 | 26,6 | 33,4 | 42,1 | 48,1 | 60,2 | ||
| D | 56 | 64 | 73 | 88 | 103 | 122 | ||
| Dl | 31 | 36 | 47 | 56 | 65 | 80 | ||
| L | 120 | 128 | 144 | 158 | 182 | 209 | ||
| Ll | 23 | 25 | 28 | 32 | 37 | 42 | ||
| H | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29,5 | 33,5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| NÃO. | Parte | Material | QTY | |
| 1 | Corpo | U-PVC, C-PVC, PP | 1 | |
| 2 | Bola | U-PVC, C-PVC, PP | 1 | |
| 3 | Anel-O do portador | EPDM, FPM | 1 | |
| 4 | Portador do selo | U-PVC, C-PVC, PP | 1 | |
| 5 | União | U-PVC, C-PVC, PP | 2 | |
| 6 | Conector da extremidade | U-PVC, C-PVC, PP | 2 | |
| 7 | Selo Seat | PTFE | 2 | |
| 8 | Selo do amortecedor | EPDM, FPM | 2 | |
| 9 | Anel-O de Connestor do fim | EPDM, FPM | 2 | |
| 10 | Anel-O da haste | EPDM, FPM | 2 | |
| 11 | Haste | U-PVC, C-PVC, PP | 1 | |
| 14 | Montando a braçadeira | PVC-M, SUS304 | 1 | |
| 15 | Atuador que acopla Bush | PVC-M, SUS304 | 1 | |
| 16 | Parafuso | SUS 304 | 4 |

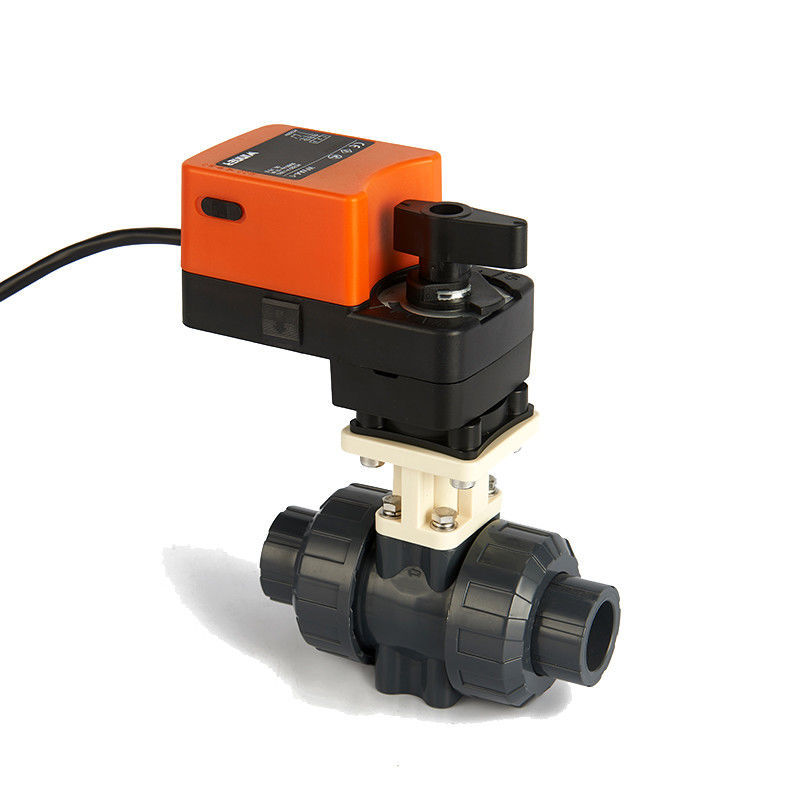

Descrição do produto
a válvula de bola do controle consiste na válvula de bola do atuador giratório da série de WAV4-… e da série de WCBS… /WCBS…. A característica de fluxo igual da porcentagem garante os desempenhos da válvula da estabilidade. As válvulas de bola do controle são amplamente utilizadas no sistema da ATAC, no sistema de aquecimento, no equipamento do tratamento da água, e no controle de corrida da água na automatização industrial, como: AHU, unidade demanipulação da carne, unidade de controle da pressão diferencial e permutador de calor para o regulamento do fluxo e o controle de ligar/desligar.
Parâmetro técnico
Meio: água fria/quente, com glicol de 50%
Temperatura do meio: 2°C… 90°C
Pressão de Adissable: 2.0Mpa
Pressão avaliado: PN20
Comprimento do cabo: 0.5m ou 1.5m
Temperatura do ambiente: - 20~65 Célsio
Proteja o grau: IP54/IP55
O pacote inclui:
válvula de bola 1x
motor do atuador 1x
manual da instrução 1x
Aplicação
1. Sistema da ATAC
sistema de tratamento 2.Water
3. Sistema de aquecimento
4. Equipamentos industriais
5. Processo químico
6. Irrigação agrícola
7. Substituindo a válvula de solenoide, particularmente quando o solenoide não puder trabalhar confiantemente. Pode ser instalado em todo o ângulo e sentido, e pode trabalhar em circunstâncias úmidas.
8. Regular molhando as flores, humidificação cronometrando, dreno do compressor de ar no tempo regular.
