Dados técnicos
Corpo de válvula:
Meio: água fria/quente, com glicol de 50%
Temperatura do meio: 2°C… 90°C
Pressão avaliado: PN16
Conector da tubulação: linha interna
Temp ambiental. escala: −5… +60°C; 0… 90%RH
Tamanho: 1/2 ' ‘, 3/4" ‘e 1" ‘tipo da válvula: maneira 2
Descrição

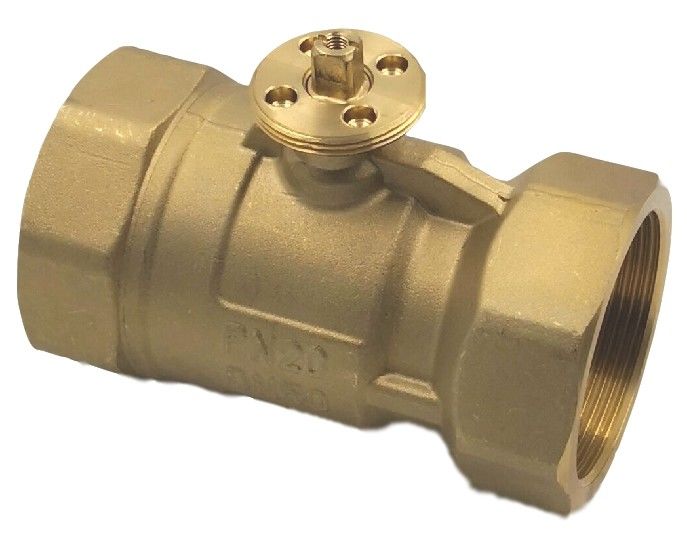

A válvula de bola motorizada vencedor consiste no tipo de ligar/desligar ou no tipo atuador de 3 pontos e nasériede W6BV… válvula de bola, que têm a estrutura compacta, a operação estável, a capacidade excelente de parada da água, a grande taxa do volume de água, o bloco zero da sujeira e o baixo torque. O vencedor motorizou válvulas de bola é amplamente utilizado no sistema da ATAC, no sistema de aquecimento, no sistema do tratamento da água e em algum equipamento industrial.
Aplicação
Sistema da ATAC, sistema de aquecimento, sistema do tratamento da água, equipamento industrial
Modo operacional
A válvula de bola motorizada vencedor motor-é operada por um tipo de WRA-5320, e pelo atuador de WRA-5320A. O atuador é controlado por uma modulação de 3 pontos do sistema de controlo de ligar/desligar ou e move a bola da válvula, para a posição de abertura ditada pelo sinal de controle.
Material
Corpo de válvula: bronze forjado, Hpb59-1
Selo: bola: EPDM+PTFE
Bola: crome a haste de bronze chapeada: Anéis-O de EPDM
|
Modelo não. |
|
Diâmetro interno. |
Polegada |
Kvs (m3/h) |
Pvmax (KPa) |
Picosegundo (KPa) |
|
W6BV215 |
2-maneira |
12mm |
1/2” |
8,6 |
600 |
900 |
|
W6BV220 |
|
15mm |
3/4" |
21 |
600 |
900 |
|
W6BV225 |
|
20mm |
1" |
26 |
600 |
900 |
Atuador
WRA-5320 AC230, 50/60Hz, 3-point
WRA-5320A AC230, 50/60Hz, de ligar/desligar
Torque da saída: 2.5N.m
Ângulo da rotação: 90°
Proteja o grau: IP54
Tempo de ligar/desligar: 19S/50Hz; 15S/50Hz
Função (3-point ou tipo de ligar/desligar)
O atuador é controlado por um sinal de controle de ligar/desligar de modulação, usando a movimentação unidirecional do redutor de velocidade do motor síncrono e da engrenagem para fixar e travar.

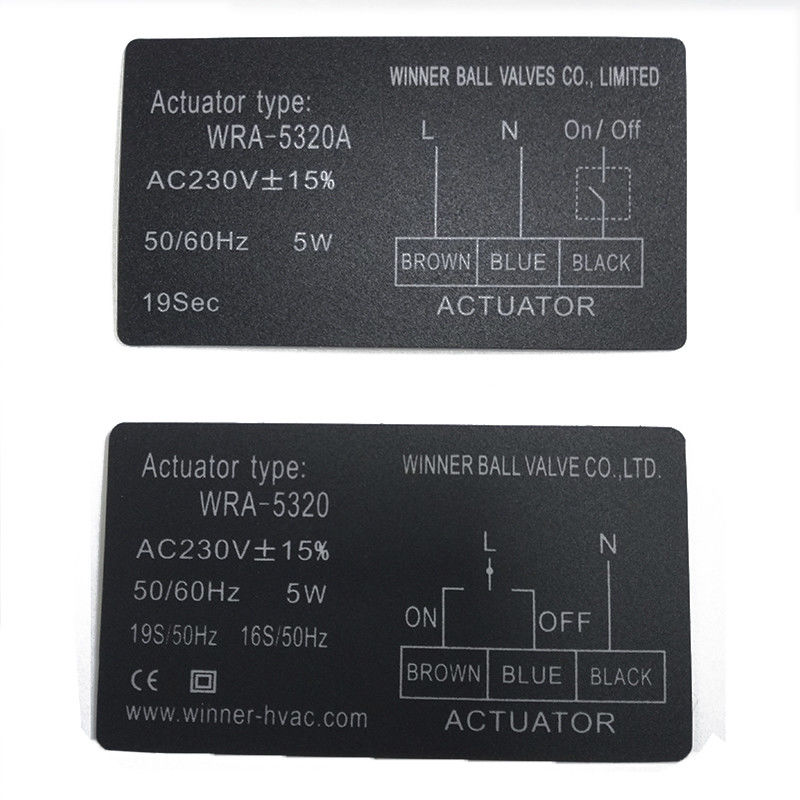

Tipo de WRA-5320 3-point
O fio azul está poder ligada Válvula fechada
O fio de Brown está poder ligada Válvula aberta
O fio azul ou marrom é sem energia A válvula mantém o cargo atual
O fio preto é conectado ao fio nulo. Igualmente pode ser usado como o tipo de ligar/desligar.
Tipo de ligar/desligar de WRA-5320A
O fio preto é o fio do controle.
Poder sobre: válvula aberta, sem energia: fim da válvula
O fio de Brown é conectado ao fio do poder.
O fio azul é conectado a COM.
Somente pode ser usado como o tipo de ligar/desligar.
|
Modelo não. |
Tensão de funcionamento |
Tipo do atuador |
Torque da saída |
Consumo |
Tempo de ligar/desligar |
Corpo de válvula |
|
WRA-5320 |
230VAC±15% 50/60Hz |
3-point ou de ligar/desligar |
2.5N.m |
6W |
50Hz: 19S 60Hz: 15S |
W6BV215 W6BV220 W6BV225 |
|
WRA-5320A |
De ligar/desligar |

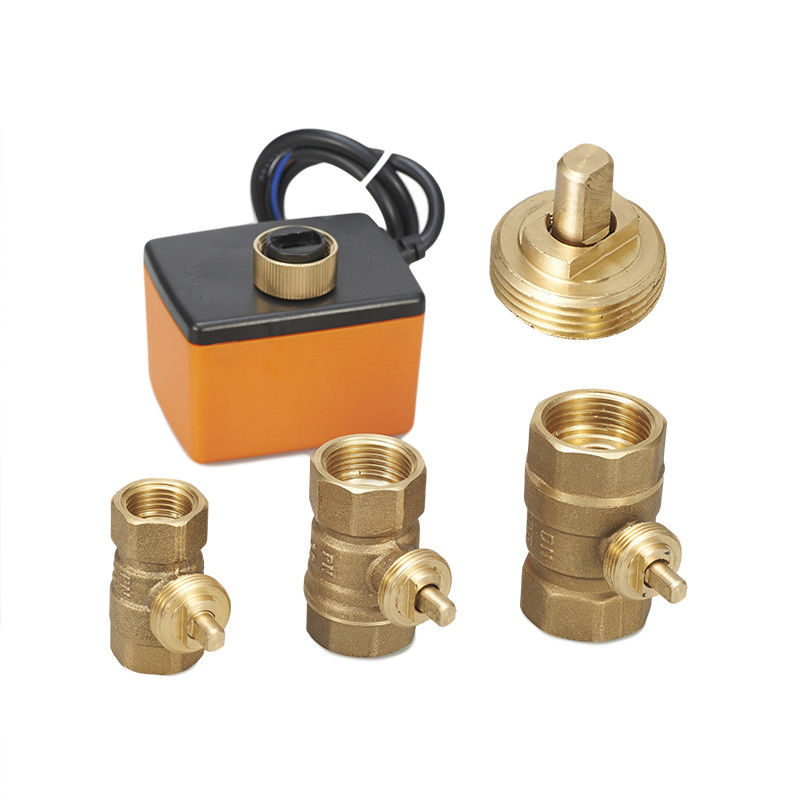

A instalação:
IInsert a haste de válvula à parte inferior do atuador, e do pino da inserção 2, posicionado no fundo do atuador ao furo de montagem da válvula. Então parafuso abaixo da porca de tampão de bronze
g
