válvula eletricamente operada

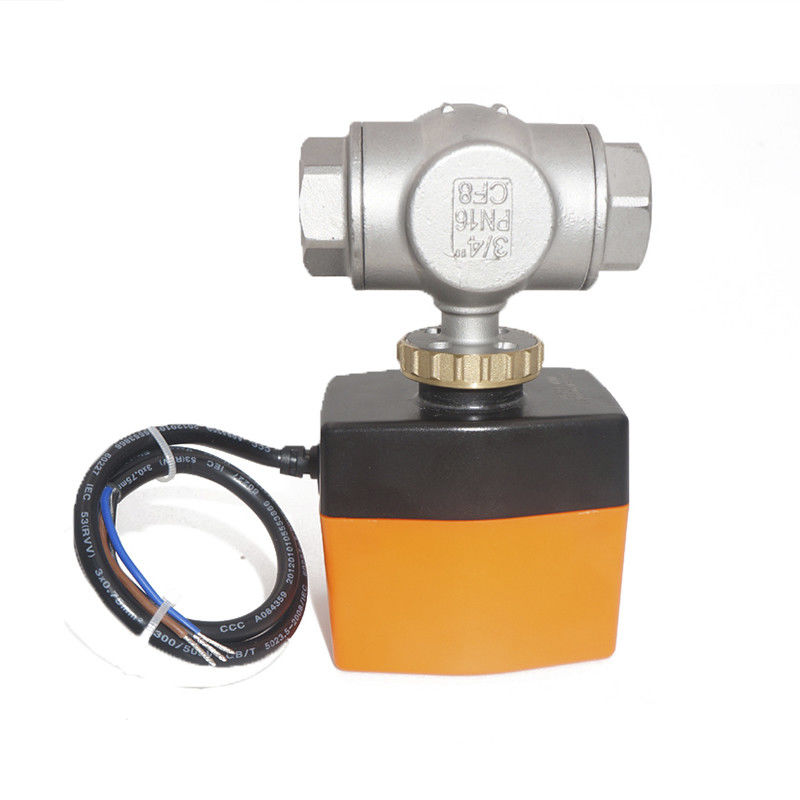

Válvulas de 1 controle elétricas do atuador da maneira da válvula de bola 3 da polegada para a água refrigerada



Como nós asseguramos a qualidade do produto acabado (a inspeção de FQC)



1. Inspeção visual

2. Medida material da categoria

3. Inspeção da dimensão

4. Detecção da aspereza

5. Detecção da aspereza

6. Teste de impermeabilidade



Serviço



1. Forneça seus exigências técnicas e desenhos
2. Obtenha a resposta preliminar de nós dentro de 12 horas
3. Obtenha a solução e a cotação técnicas de nós dentro de 24 horas
4. Confirmação técnica da solução e da cotação
5. Forneça amostras caso necessário
6. Revisão e assinatura de contrato
7. Arranje a produção e a expedição
8. Após o serviço de vendas



Descrição

A C.C. motorizou a válvula de bola consiste no tipo de ligar/desligar ou no tipo atuador de 3 pontos e na série de WSBV… válvula de bola, que têm a estrutura compacta, a operação estável, a capacidade excelente de parada da água, a grande taxa do volume de água, o bloco zero da sujeira e o baixo torque. A C.C. motorizou válvulas de bola é amplamente utilizada no sistema da ATAC, no sistema de aquecimento, no sistema do tratamento da água e em algum equipamento industrial.





Aplicação

Sistema da ATAC, sistema de aquecimento, sistema do tratamento da água, equipamento industrial.



Modo operacional

A C.C. motorizou a válvula de bola motor-é operada por um tipo de WRA-42…, e por WRA-42… um atuador. O atuador é controlado por uma modulação de 3 pontos do sistema de controlo de ligar/desligar ou e move a bola da válvula, para a posição de abertura ditada pelo sinal de controle.



Dados técnicos

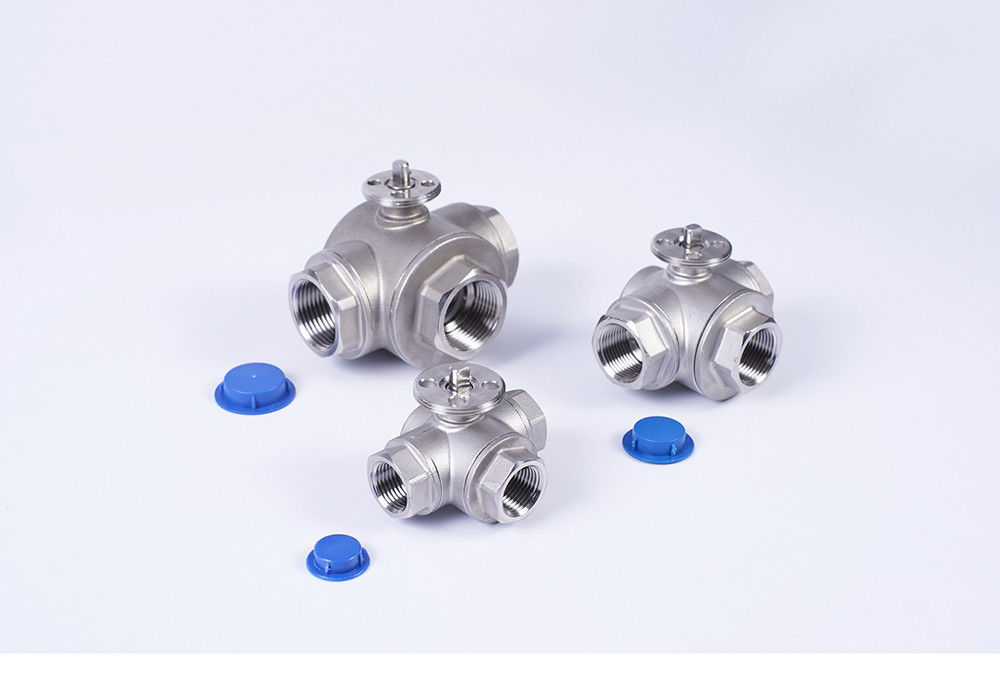

Corpo de válvula:

Meio: água fria/quente, com glicol de 50%



Temperatura do meio: -10°C… 120°C

Pressão avaliado: PN20

Conector da tubulação: linha interna



Temp ambiental. escala: -20… +70°C; 0… 95%RH



Tamanho: 1/2 ' ‘, 3/4" ‘e 1" ‘



Tipo da válvula: maneira 2 maneira e 3



Material

Corpo de válvula: SS304 de aço inoxidável

Selo: bola: EPDM+PTFE, com anel-O dobro

Bola: SS304; haste: Anéis-O de EPDM, com anel-O dobro



Modelo não.	Diâmetro interno.	Polegada	Kvs (m3/h)	Pvmax (KPa)	Picosegundo (KPa)
WSBV215	15mm	1/2”	6,15	1000	1400
WSBV220	20mm	3/4"	10,5	1000	1400
WSBV225	25mm	1"	16,1	1000	1400
WSBV315	15mm	1/2”	3,95	1000	1400
WSBV320	20mm	3/4"	6,8	1000	1400
WSBV325	25mm	1"	15,8	1000	1400



Atuador

WRA-42…   DC3/6-12/24V, 3-point

WRA-42… Um DC3/6-12/24V, de ligar/desligar

Torque da saída: 2N.m



Ângulo da rotação: 90°

Proteja o grau: IP55/IP54



Tempo de ligar/desligar: 2-12S



Imagem



Função (3-point ou tipo de ligar/desligar)

O atuador é controlado por uma modulação de 3 pontos de controle do sinal de ligar/desligar ou, usando a movimentação reversível do redutor de velocidade do motor síncrono e da engrenagem para fixar e travar.



Tipo WRA-42… 3-point

O fio de Brown está poder ligada, válvula aberta

O fio preto está poder ligada, fim da válvula

Brown ou o fio preto são sem energia, válvula para manter o cargo atual

O fio azul é conectado ao fio nulo.

Igualmente pode ser usado como o tipo de ligar/desligar.



WRA-42… um tipo de ligar/desligar

O fio azul é o fio do controle

Poder sobre: válvula aberta; sem energia: fim da válvula



O fio preto é conectado a COM.



O fio de Brown é conectado ao fio do poder.

Somente pode ser usado como o tipo de ligar/desligar.



Modelo não.	Tensão de funcionamento	Tipo do atuador	Torque da saída	Consumo	Tempo de ligar/desligar	Corpo de válvula
WRA-4224	DC24V	3-point ou de ligar/desligar	2N.m	2W	2-6S	WSBV215 WSBV220 WSBV225 WSBV315 WSBV320 WSBV325
WRA-4224A		DE LIGAR/DESLIGAR
WRA-4212	DC12V	3-point ou DE LIGAR/DESLIGAR
WRA-4212A		DE LIGAR/DESLIGAR
WRA-4203	DC3V	3-point ou DE LIGAR/DESLIGAR
WRA-4203A		DE LIGAR/DESLIGAR





A instalação:

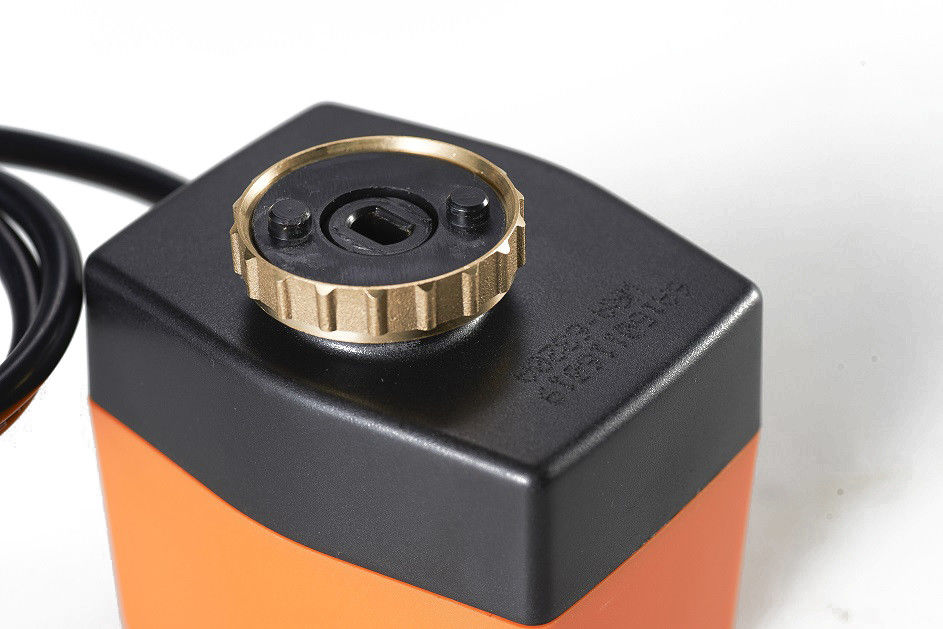

Introduza a haste de válvula à parte inferior do atuador, e do pino da inserção 2, posicionado no fundo do atuador ao furo de montagem da válvula. Então parafuso abaixo da porca de tampão de bronze
