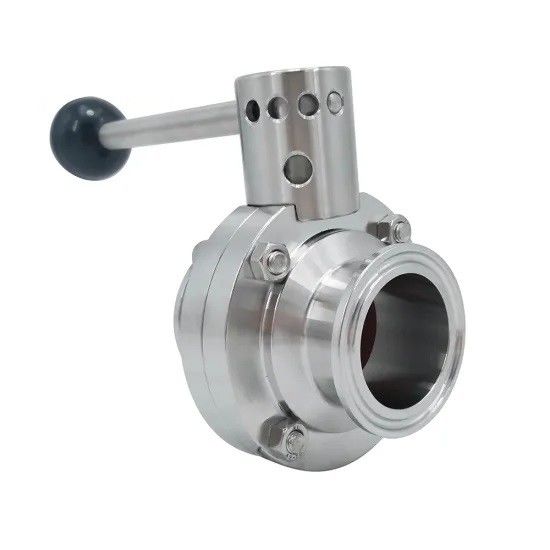

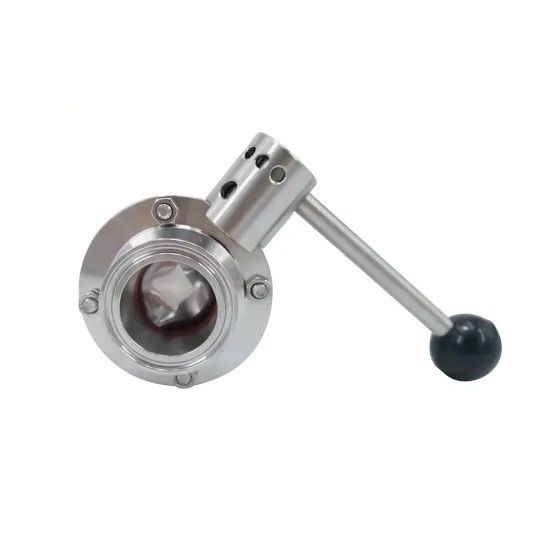

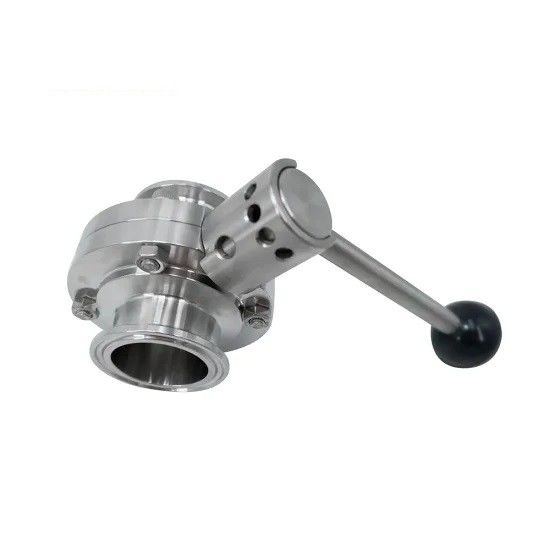

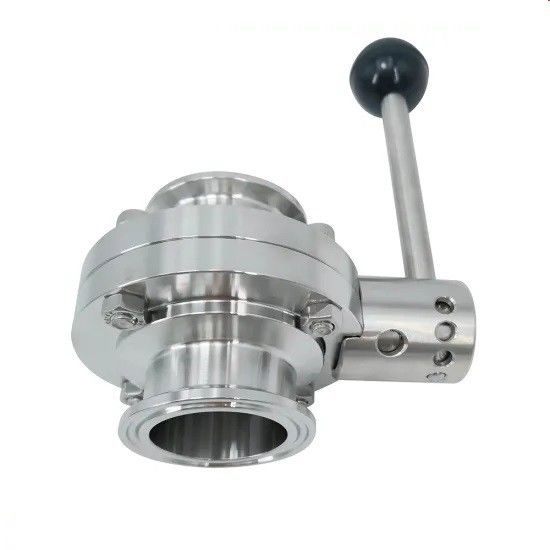

Válvula de borboleta sanitária manual, tri válvula de borboleta de aço inoxidável da braçadeira 304 316L
-
Destacar
válvulas de borboleta higiênicas
-
Material304 ou 316L de aço inoxidável
-
Categoria higiênicaproduto comestível
-
EstruturaTipo da borboleta
-
MeioLíquido, gás, vapor, água
-
usado aAjuste o fluxo Rate Of Piping System
-
AplicaçõesTodos os tipos de sistemas de encanamento de indústria alimentar
-
Lugar de origemCHINA
-
MarcaOEM
-
Certificação3A, CE, ISO, FDA
-
Número do modeloCX-SBTY-012
-
Documento
-
Quantidade de ordem mínima1
-
Preçonegotiable
-
Detalhes da embalagemcaixas da madeira compensada
-
Tempo de entrega15-60 dias
-
Termos de pagamentoL/C, T/T
-
Habilidade da fontebaseado na ordem
Válvula de borboleta sanitária manual, tri válvula de borboleta de aço inoxidável da braçadeira 304 316L
Tri manual sanitário de aço inoxidável higiênico da válvula de borboleta da braçadeira 304 316L
Tratamento de superfície
Nós oferecemos os seguintes processos escolher:
1. Polonês mecânico (PM) para melhorar o brilho (brilho, resíduo metálico)
2. Limpeza ácida para anticorrosivo
3. Polonês da eletrólise (EP) para melhorar a lisura de superfície
4. Processo feito sob encomenda: Tratamento de recozimento brilhante para eliminar strees para melhorar a dureza
Formando o processo da máquina
1. Processamento do torno do CNC
2. Processamento do centro fazendo à máquina do CNC da elevada precisão
3. Processamento geral do torno
4. A máquina perfura as peças do produto
5. Molde da formação fria
6. Conjunto de solda
As válvulas de borboleta podem ser atuadas manualmente ou pneumaticamente. Há uma vasta gama de controles manuais para cumprir as exigências do sistema diferentes. Os controles pneumáticos podem ser horizontais e verticais, únicos, dobro-efeito, e modulação. Podem ser cabidos com as partes superiores e a proximidade que do controle é aplicado extensamente a muitos fileds, tais como a cerveja, a bebida, o alimento de leiteria, o suco de fruto, a farmácia, etc. biológico.
Parâmetros técnicos
|
Padrão
|
3A, SMS, RUÍDO, ISO, RJT, IDF
|
|
|
O produto molhou as peças de aço
|
AISI304/AISI316L
|
Fornecido com o relatório de inspeção material
|
|
Outras peças de aço
|
AISI304
|
|
|
Tamanho
|
3/4" ~6", DN20~DN150,19mm~152.4mm
|
|
|
Material do selo
|
EPDM/VMQ/FPM
|
Todo o material dos selos cumpre com o FDA21CFR117.2600
|
|
Pressão de funcionamento
|
≤10bar (145psi)
|
|
|
Pressão da fonte para o atuador do ar
|
5~8 (0~116psi)
|
|
|
Temperatura de trabalho
|
EPDM: - 14~248ºF (- 10~120ºC)
|
|
|
VMQ: - 58~356ºF (- 50~180ºC)
|
||
|
FPM: 22~446ºF (- 30~230ºC)
|
||
|
Outros materiais são avaible mediante solicitação
|
||
|
Temperatura da esterilização
|
302ºF (150ºC, 20min máximo)
|
|
|
Tratamento de superfície exterior
|
Ra16~32uin (o.4~0.8um)
|
|
|
Tratamento da superfície interior
|
Ra32~64uin (o.8~1.6um)
|
|
|
Extremidades de Connetion
|
extremidade-solda, extremidades apertadas, extremidades masculinas, extremidades da flange
|
|
|
Cabeça pneumática
|
Normalmente fechado (NC) - ar a abrir, mola a fechar-se
|
|
|
(NÃO) - ar normalmente aberto a fechar-se, mola a abrir
|
||
|
De avião a avião (AA) - ar a abrir, ar a fechar-se
|
||
Opções
1. O assento e a gaxeta podem ser NBR (nitrilo), VMQ (silicone) ou Viton (FPM) tudo que cumpre com FDA 21CFR177.2600.
2. a conexão de extremidade pode extremidade-ser soldada, braçadeira sanitária, rosqueado, ser flangeada, Eu-linha ou outro mediante solicitação.
3. punho: punho da tração de 3 posições; punho da multi-posição de aço inoxidável ou com plástica na tampa pura.
4. atuador: atuador de aço inoxidável pneumático (tipo vertical), atuador de alumínio pneumático (tipo horizontal), atuador elétrico.
5. controle: sensor de posição, controlador da C-parte superior, controlador da C-parte superior (AS-I)
Características de projeto
1. Os vários padrões podem ser fornecidos: RUÍDO, 3A, SMS, ISO/IDF, BS/RJT, e ASME/BPE.
2. disponível nos tamanhos de DN25/1" a DN300/12"
3. os punhos de Multiposition podem ser usados para válvulas até DN100/4";
4. os punhos da tração podem ser usados para válvulas de DN25/1" a DN300/12"
Punho manual,
5. o atuador pneumático e o atuador elétrico são permutáveis.
6. os selos cumprem com FDA 21CFR 177. 2600.
7. O corpo de válvula pode ser personalizado com uma vasta seleção de conexões diferentes.
