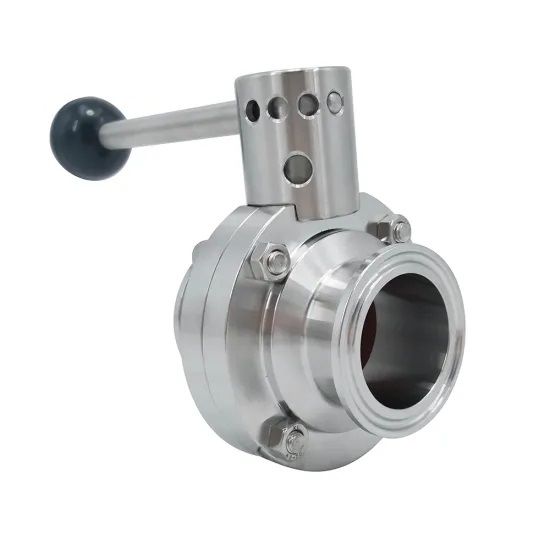

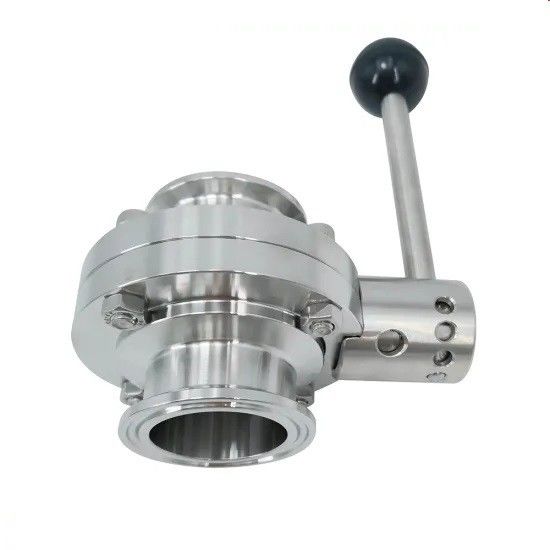

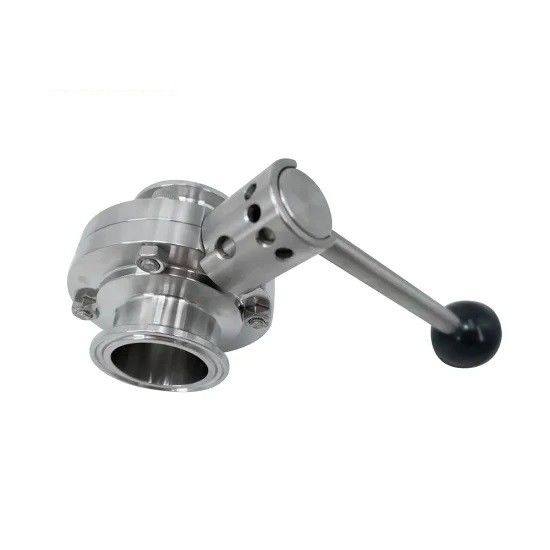

1,5 de aço inoxidável sanitários manuais da válvula de borboleta da polegada apertados puxam uma posição de 3 - 4 punhos
As válvulas de borboleta podem ser atuadas manualmente ou pneumaticamente. Há uma vasta gama de controles manuais para cumprir as exigências do sistema diferentes. Os controles pneumáticos podem ser horizontais e verticais, únicos, dobro-efeito, e modulação. Podem ser cabidos com as partes superiores e a proximidade que do controle é aplicado extensamente a muitos fileds, tais como a cerveja, a bebida, o alimento de leiteria, o suco de fruto, a farmácia, etc. biológico.
Serviço
1. Forneça seus exigências técnicas e desenhos
2. Obtenha a resposta preliminar de nós dentro de 12 horas
3. Obtenha a solução e a cotação técnicas de nós dentro de 24 horas
4. Confirmação técnica da solução e da cotação
5. Forneça amostras caso necessário
6. Revisão e assinatura de contrato
7. Arranje a produção e a expedição
8. Após o serviço de vendas

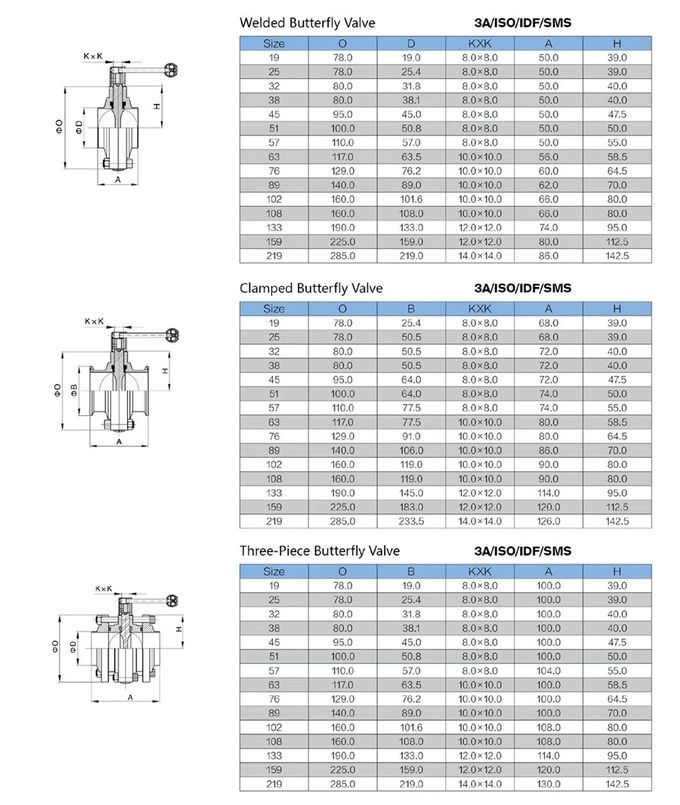

Parâmetros técnicos
| Padrão |
3A, SMS, RUÍDO, ISO, RJT, IDF |
| O produto molhou as peças de aço |
AISI304/AISI316L |
Fornecido com o relatório de inspeção material |
| Outras peças de aço |
AISI304 |
| Tamanho |
3/4" ~6", DN20~DN150,19mm~152.4mm |
| Material do selo |
EPDM/VMQ/FPM |
Todo o material dos selos cumpre com o FDA21CFR117.2600 |
| Pressão de funcionamento |
≤10bar (145psi) |
| Pressão da fonte para o atuador do ar |
5~8 (0~116psi) |
| Temperatura de trabalho |
EPDM: - 14~248ºF (- 10~120ºC) |
| VMQ: - 58~356ºF (- 50~180ºC) |
| FPM: 22~446ºF (- 30~230ºC) |
| Outros materiais são avaible mediante solicitação |
| Temperatura da esterilização |
302ºF (150ºC, 20min máximo) |
| Tratamento de superfície exterior |
Ra16~32uin (o.4~0.8um) |
| Tratamento da superfície interior |
Ra32~64uin (o.8~1.6um) |
| Extremidades de Connetion |
extremidade-solda, extremidades apertadas, extremidades masculinas, extremidades da flange |
| Cabeça pneumática |
Normalmente fechado (NC) - ar a abrir, mola a fechar-se |
| (NÃO) - ar normalmente aberto a fechar-se, mola a abrir |
| De avião a avião (AA) - ar a abrir, ar a fechar-se |
Opções
1. O assento e a gaxeta podem ser NBR (nitrilo), VMQ (silicone) ou Viton (FPM) tudo que cumpre com FDA 21CFR177.2600.
2. a conexão de extremidade pode extremidade-ser soldada, braçadeira sanitária, rosqueado, ser flangeada, Eu-linha ou outro mediante solicitação.

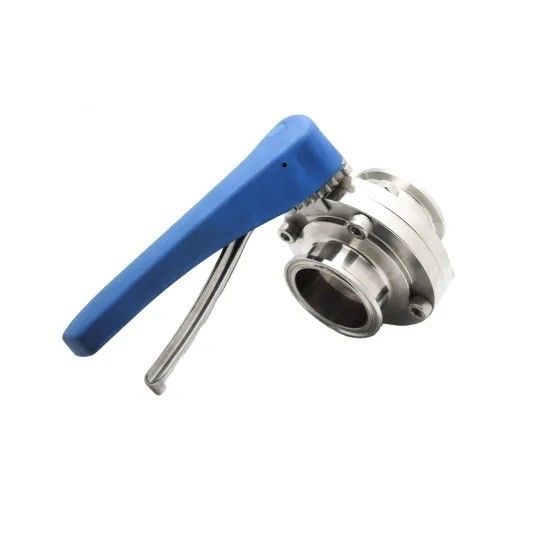

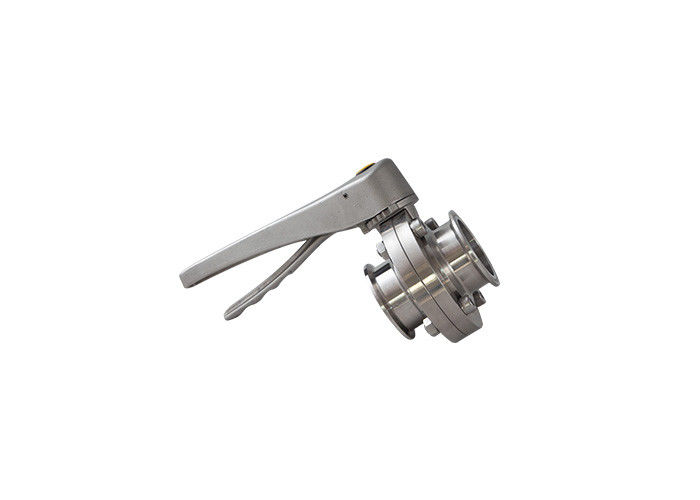

3. punho: punho da tração de 3 posições; punho da multi-posição de aço inoxidável ou com plástica na tampa pura.
4. atuador: atuador de aço inoxidável pneumático (tipo vertical), atuador de alumínio pneumático (tipo horizontal), atuador elétrico.
5. controle: sensor de posição, controlador da C-parte superior, controlador da C-parte superior (AS-I)
Características de projeto
1. Os vários padrões podem ser fornecidos: RUÍDO, 3A, SMS, ISO/IDF, BS/RJT, e ASME/BPE.
2. disponível nos tamanhos de DN25/1" a DN300/12"
3. os punhos de Multiposition podem ser usados para válvulas até DN100/4";
4. os punhos da tração podem ser usados para válvulas de DN25/1" a DN300/12"
Punho manual,
5. o atuador pneumático e o atuador elétrico são permutáveis.
6. os selos cumprem com FDA 21CFR 177. 2600.
7. O corpo de válvula pode ser personalizado com uma vasta seleção de conexões diferentes.
