válvula de bola montada eixo

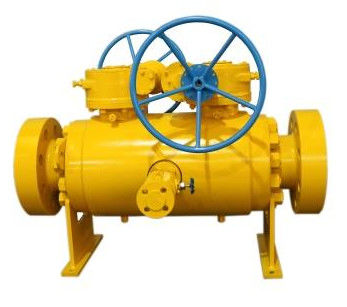

Dois válvula de bola do eixo das bolas DBB de 2" - 48" CL150-2500 API 6D, desgin 608



Parâmetros técnicos:


A válvula de bola de DBB é a abreviatura para o bloco dobro e sangra a válvula de bola. Algumas de válvulas de DBB têm duas bolas e uma ou dois válvulas de agulha, as duas válvulas de bola podem opend e fecharam o meio e duas válvulas de agulha podem descarregar a pressão das válvulas, a válvula de bola são projetadas substituir o formulário complexo da conexão de válvulas múltiplas em umas tubulações tradicionais, para reduzir pontos do escapamento no sistema e realizar rapidamente o descarregamento e o fechamento. As válvulas de bola de DBB salvar os procedimentos de instalação, reduzem a pressão no sistema de tubulação, na limpeza do instrumento dos faciliates e no maintence e abaixam o custo.

Duas válvulas de agulha furadas 5.0mm independentemente operáveis do estilo do globo para o serviço do isolamento com uma válvula de agulha furada 5.0mm intermediária do estilo do globo para exalar o serviço. Características do assento do metal como o padrão para todas as válvulas.

Forjado integralmente um bloco da parte & para sangrar os conjuntos para o isolamento preliminar das decolagens da pressão, onde a válvula é montada diretamente à embarcação ou à tubulação do processo. Os instrumentos podem diretamente ser montados à tomada das válvulas ou alternativamente remotamente ser montados com trabalho da tubulação da linha/impulso de calibre.

Aplicações

• Bloco dobro &Bleed

• Medida nivelada

• Medida da pressão

• Injeção química

• Amostra
•
• Medida do fluxo

CARACTERÍSTICAS PADRÃO

• ½ - a polegada NPT rosqueou a tomada fêmea como o padrão a ANSI/ASME B1.20.1.
• O ½ NPT rosqueou a conexão fêmea do respiradouro a ANSI/ASME B1.20.1.
• Espessura material a ANSI B16.34
• O ANSI B16.5 flangeou a conexão da entrada, ½ aos tamanhos de 2 polegadas. 150 libras avaliadas a 2500 libras avaliadas.
• O API flangeou tamanhos das conexões da entrada a 2 1/16 de polegada. 3000psig, 5000psig & 10000psig avaliaram.

Material de embalagem da glândula do valor da agulha do estilo do globo.

As válvulas padrão são oferecidas com grafite. PTFE está igualmente disponível como um opcional.


Características do projeto:


• PROJETO ANTIESTÁTICO

As válvulas de bola do eixo apresentam um problema particular com a acumulação da eletricidade estática em torno da bola. Todas as válvulas de bola de Kelite têm os dispositivos antiestáticos que fornece o contato entre a haste e a bola, e a haste e o corpo para eliminar a eletricidade estática.



• PROJETO SEGURO DO FOGO

No caso de um fogo a válvula é exigida para fazer um selo a jusante. Mesmo depois que a desintegração dos assentos de RTFE, válvulas de bola de KELITE tem um metal excelente ao selo do metal. A atenção especial foi pagada à força mecânica e à eficiência de selagem da junção flangeada central no corpo de válvula.

• PROJETO DO SELO

A embalagem da gaxeta de PTFE atua como um selo preliminar para as válvulas de bola unibody. O selo secundário foi feito fora da grafite flexível, um material com resistência extremamente boa para atear fogo a circunstâncias.

• PROJETO DA HASTE DA PROVA DA RUPTURA

A combinação de emissões da garantia zero dos anéis-O do packingand da haste mesmo em uma baixa pressão. O selo preliminar é feito fora da grafite flexível, um material com resistência extremamente boa para atear fogo a circunstâncias. Do anti-sopro a haste para fora é introduzida do interior do corpo de válvula.
