válvula de bola montada eixo

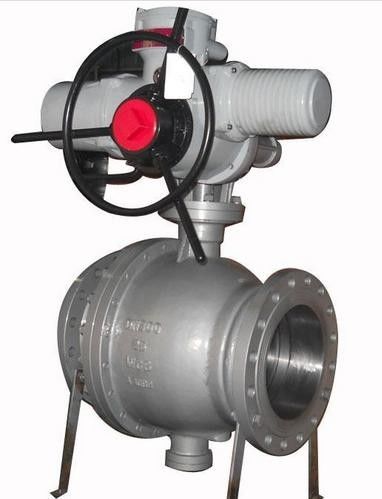

Válvula de bola de moldação do eixo de 2" - 16" aço carbono CL150-1500, de aço inoxidável

Serviço

1. Forneça seus exigências técnicas e desenhos
2. Obtenha a resposta preliminar de nós dentro de 12 horas
3. Obtenha a solução e a cotação técnicas de nós dentro de 24 horas
4. Confirmação técnica da solução e da cotação
5. Forneça amostras caso necessário
6. Revisão e assinatura de contrato
7. Arranje a produção e a expedição
8. Após o serviço de vendas

De válvula de bola montada eixo do molde a construção de corpo rachada cumpre com o API 6D, ASME B16.34, API 608, API 607 e outras especificações relevantes de ASTM. Com uma variedade de seleções materiais disponíveis assim como da queixa do ISO 5211 a almofada direta do atuador da montagem, a válvula de bola moldada do eixo pode ser personalizada e automatizado para serir uma escala completa de aplicações do petróleo e gás.

1. Soluções específicas da indústria

A produção, o transporte, o armazenamento e o processamento do petróleo e gás exigem os componentes tranquilos os mais de alta qualidade. Este é nosso mundo. Conjuntamente com nossas empresas da irmã nós clientes da fonte com válvulas, uniões do martelo, acoplamentos, conectores, atuadores e outros acessórios da válvula
para o processo de alta pressão e o encanamento em facilidades de petróleo e gás, acima de à terra e da pouca distância do mar.

2. Classe do mundo & serviço mundial

Nós somos dedicados a fornecer nossos clientes o melhor — os melhores tipos, o melhor serviço e a melhor qualidade. Se você exige uma válvula automatizada para um projeto altamente projetado ou uma válvula da substituição entregou o mesmo dia, nós estamos aqui ajudar. Nossa indústria
a experiência, a seleção do produto e o acesso a uma rede global dos sócios permitem-nos de costurar uma solução para resolver seu problema mais difícil.

3. Expandindo nosso portfólio do produto

Quando outro desmoronarem seus portfólios e cortarem custos, nós temos uma estratégia agressiva para fornecer produtos elogiosos aos mercados servidos
e níveis de serviço do aumento para estabelecer-se como seu único fornecedor da fonte para soluções de controle da válvula e do fluxo.

• HASTE DA PROVA DA RUPTURA

A retenção positiva da haste é conseguida com T-tipo integral ombro retido pelo retentor da glândula

• PROJETO ANTIESTÁTICO

Aterrar antiestático positivo entre a bola, a haste e o eixo é uma característica padrão na série de Trident. Os tamanhos das válvulas 16" e são equipados acima com uma mola antiestática adicional no eixo do eixo para a segurança e a confiança adicionadas.

• SELAGEM DO CORPO

O projeto de selagem dobro dos anéis-O e para atear fogo a gaxetas seguras da grafite assegura o escapamento zero nas conexões do corpo e do fechamento

• INJEÇÃO DO VEDADOR DA EMERGÊNCIA

As válvulas são equipadas com os encaixes da injeção do vedador na área da haste e do assento. Os encaixes da injeção do assento têm uma válvula de verificação enterrada integral para fornecer a selagem alternativa. Se o escapamento ocorrer no assento ou na área da embalagem de glândula, o escapamento pode temporariamente ser parado injetando o vedador no sistema de selagem secundário.

• O COFRE FORTE DO FOGO CERTIFICOU

O fogo que a construção segura é padrão em todo o eixo montou válvulas de bola. No caso de um fogo, os selos e as gaxetas secundários da grafite impedem o escapamento à atmosfera e o anel do assento ao contato de bola minimiza com o escapamento.

• ÚNICOS ASSENTOS DO EFEITO DO PISTÃO

Na linha muito baixa aplicações da pressão, selar entre os assentos e a bola é conseguida nas molas do assento que forçam o assento na bola, tendo por resultado
um selo. Na linha alta aplicações da pressão, a linha pressão, conjuntamente com a carga da mola, forças o anel ascendente do assento contra a bola
tendo por resultado a selagem mais apertada. O assento dealívio, uma característica de projeto padrão, impede o acúmulo excessivo da pressão dentro da válvula automaticamente aliviando quando a pressão da cavidade de corpo excede a mola e a linha pressão do assento.

MATERIAIS PADRÃO DO OPERADOR DA ALAVANCA DA CONSTRUÇÃO

Tome WCB+ENP por exemplo
1 aço carbono ASTM A216 WCB do corpo
Aço carbono ASTM A216 WCB de 2 fechamentos
Aço carbono ASTM de 3 bolas A105N + 3 mil. ENP
Aço carbono ASTM de 4 hastes A105N + 3 mil. ENP
Aço carbono ASTM do apoio de eixo 5 A105N + 3 mil. ENP
6 Seat Ring Carbon Steel ASTM A105N + 3 mil. ENP
7 Seat introduzem Devlon® plástico
Da grafite flexível segura do selo do fogo de 8 Seat grafite flexível
9 anel-O HNBR de borracha 90
10 Ring Plastic alternativo PTFE
11 mola Inconel® X-750 UNS N07750
12 gaxeta 316 + grafite 316 + grafite
Aço carbono ASTM A193 B7M do parafuso prisioneiro de 13 corpos
Aço carbono ASTM A194 2HM da porca de 14 corpos
15 atuador antiestático ASTM de aço inoxidável A276 316
16 mola antiestática ASTM de aço inoxidável A276 316
17 arruela empurrada 304 de aço inoxidável + PTFE
18 316 de aço inoxidável de carregamento + PTFE
19 lanterna Ring Stainless Steel ASTM A276 410
20 segmento Ring Stainless Steel ASTM A182 F6a
21 segmento Ring Retainer Stainless Steel ASTM A182 F6a
Aço carbono AISI 1045 da chave de 22 hastes
23 haste Pin Stainless Steel ASTM A276 304
24 hastes que retêm Pin Carbon Steel ASTM A193 B7M
Grafite segura da grafite do selo do fogo de 25 hastes
Aço carbono AISI 1045 da flange de 26 glândulas
27 glândula Pin Carbon Steel AISI 1045
Aço carbono ASTM A193 B7M do parafuso de tampão 28
Injeção de 29 Seat que cabe ASTM de aço inoxidável A276 316
Válvula de verificação 30 ASTM de aço inoxidável A276 316L
Encaixe de sangramento 31 ASTM de aço inoxidável A276 316
Aço carbono AISI 1035 do parafuso prisioneiro de 32 engrenagens
Aço carbono AISI 1035 da porca de 33 engrenagens
A engrenagem 34 moldou ASTM de aço A216 WCB
Aço carbono AISI 1045 de 35 alavancas
A T-alavanca 36 moldou ASTM de aço A216 WCB
Parafuso de tampão 37, aço carbono AISI 1035 da T-alavanca
