Válvula giratória da represa
Como nós asseguramos a qualidade do produto acabado (a inspeção de FQC)
1. Inspeção visual
2. Medida material da categoria
3. Inspeção da dimensão
4. Detecção da aspereza
5. Detecção da aspereza
6. Teste de impermeabilidade
Tratamento de superfície
Nós oferecemos os seguintes processos escolher:
1. Polonês mecânico (PM) para melhorar o brilho (brilho, resíduo metálico)
2. Limpeza ácida para anticorrosivo
3. Polonês da eletrólise (EP) para melhorar a lisura de superfície
4. Processo feito sob encomenda: Tratamento de recozimento brilhante para eliminar strees para melhorar a dureza

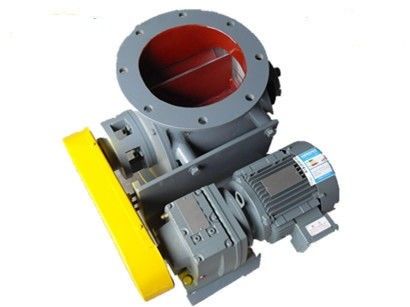

A válvula giratória é usada frequentemente na farinha.
A válvula giratória é aplicada para descarregar o pó ou o material granulado na pressão de ar positiva ou na pressão de ar negativa do sistema do transtorte pneumático. Igualmente é um dispositivo necessário para sistemas da poeira da ventilação e do movimento. A válvula giratória é especialmente apropriada para separar e descarregar o pó e partículas pequenas em processo da sução positiva e negativa.
A válvula giratória é usada primeiramente para o dischang do material maioria do soild dos funis/escaninhos, dos receptores, e dos ciclones em uma pressão ou em um sistema vácuo-conduzido do transtorte pneumático. Os componentes de uma válvula giratória incluem um eixo de rotor, um alojamento, uma placa terminal, e uns selos e uns rolamentos de embalagem. Os rotores têm as grandes aletas moldadas ou soldadas sobre e são conduzidos tipicamente pelos motores elétricos do enginesor interno pequeno do combusyion.
| Amplitude da pressão | sistema 2bar e pressão diferencial |
| Temperatura do trabalho | -20℃~200℃ |
| Tamanho principal | DN100mm~1200mm (4" ~48") |
| Padrão da flange | PN10/ANSI150lbs/JIS/GB/HG/Shipping e manipulação ou personalizada |
| Modo da movimentação | Movimentação de corrente com protetor do OSHA |
| Capacidade | 100KG~150000KG/H |
| Meio da aplicação | Pó e formulário granulado |
| Rotor | Ajuste o rotor scalloped as lâminas |
| Selagem do eixo | Selos da embalagem ou do AirPuge de glândula |
| Mais | Abertura do respiradouro |
| Modelo | Dimensão da instalação | Funcionamento temperatura |
RPM (RPM/minuto) |
Poder do motor (Quilowatt) |
Peso (Quilograma) |
||||||||
| ØA | ØB | ØC | H | Q | L | M | N | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | Bearings≤80℃ interno Bearings≤300℃ externo |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2,2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4,0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
*Note: Se a flange especial do fósforo, nos deixa por favor saber antes da produção.
