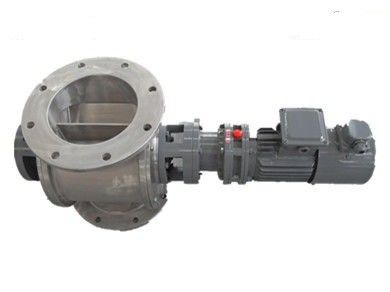

Válvula giratória do alimentador
A válvula giratória é usada frequentemente em partículas do metal.
A válvula giratória é aplicada para descarregar o pó ou o material granulado na pressão de ar positiva ou na pressão de ar negativa do sistema do transtorte pneumático. Igualmente é um dispositivo necessário para sistemas da poeira da ventilação e do movimento. A válvula giratória é especialmente apropriada para separar e descarregar o pó e partículas pequenas em processo da sução positiva e negativa.
Os alimentadores giratórios da represa têm a aplicação larga na indústria onde quer que os poderes defluxo secos, os grânulo, os cristais, ou as pelotas são usados. A válvula giratória é de uso geral em aplicações industriais e agrícolas como um componente em um material do volume ou da especialidade que entrega o sistema. Os componentes de uma válvula giratória incluem um eixo de rotor, um alojamento, uma placa terminal, e uns selos e uns rolamentos de embalagem.
| Amplitude da pressão | sistema 2bar e pressão diferencial |
| Temperatura do trabalho | -20℃~200℃ |
| Tamanho principal | DN100mm~1200mm (4" ~48") |
| Padrão da flange | PN10/ANSI150lbs/JIS/GB/HG/Shipping e manipulação ou personalizada |
| Modo da movimentação | Movimentação direta com protetor do OSHA |
| Capacidade | 100KG~150000KG/H |
| Meio da aplicação | Pó e formulário granulado |
| Rotor | Ajuste as lâminas rotor scalloped |
| Selagem do eixo | Embalagem de glândula ou Selos de AirPuge |
| Mais | Abertura do respiradouro |
| Modelo | Dimensão da instalação | Funcionamento | RPM | Poder do motor (Quilowatt) | Peso (Quilograma) | ||||||||
| ØA | ØB | ØC | H | Q | L | M | N | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | Bearings≤80℃ interno | 3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2,2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4,0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
*Note: Se a flange especial do fósforo, nos deixa por favor saber antes da produção.
