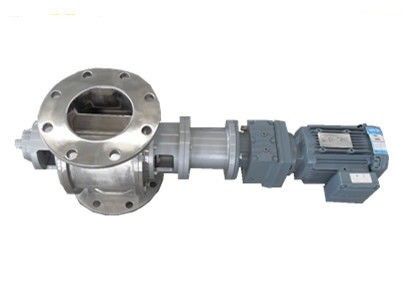

Pressão redonda superior e mais baixa das flanges, a positiva ou a negativa que transporta a válvula giratória, alimentador giratório da represa
A válvula giratória é usada frequentemente na cápsula.
A válvula giratória é aplicada para descarregar o pó ou o material granulado na pressão de ar positiva ou na pressão de ar negativa do sistema do transtorte pneumático. Igualmente é um dispositivo necessário para sistemas da poeira da ventilação e do movimento. A válvula giratória é especialmente apropriada para separar e descarregar o pó e partículas pequenas em processo da sução positiva e negativa.
Os alimentadores giratórios da represa têm a aplicação larga na indústria onde quer que os poderes defluxo secos, os grânulo, os cristais, ou as pelotas são usados. A válvula giratória é de uso geral em aplicações industriais e agrícolas como um componente em um material do volume ou da especialidade que entrega o sistema. Os rotores têm as grandes aletas moldadas ou soldadas sobre e são conduzidos tipicamente pelos motores elétricos do enginesor interno pequeno do combusyion.
Como nós controlamos a qualidade de fazer à máquina
Na produção, nós exigimos a quantidade não única mas igualmente a qualidade.
Como nós asseguramos a qualidade do produto acabado (a inspeção de FQC)
1. Inspeção visual
2. Medida material da categoria
3. Inspeção da dimensão
4. Detecção da aspereza
5. Detecção da aspereza
6. Teste de impermeabilidade
Amplitude da pressão | sistema 2bar e pressão diferencial |
Temperatura do trabalho | -20℃~200℃ |
Tamanho principal | DN100mm~1200mm (4" ~48") |
Padrão da flange | PN10/ANSI150lbs/JIS/GB/HG/Shipping e manipulação ou personalizada |
Modo da movimentação | Movimentação direta com protetor do OSHA |
Capacidade | 100KG~150000KG/H |
Meio da aplicação | Pó e formulário granulado |
Rotor | Ajuste as lâminas rotor scalloped |
Selagem do eixo | Embalagem de glândula ou Selos de AirPuge |
Mais | Abertura do respiradouro |
Modelo | Dimensão da instalação |
Funcionamento |
RPM |
Poder do motor (Quilowatt) |
Peso (Quilograma) |
||||||||
ØA | ØB | ØC | H | Q | L | M | N | n-Ø | |||||
2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 |
Bearings≤80℃ interno |
3~33 | 0,55 | 80 | ||
4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2,2 | 450 | ||
50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4,0 | 820 | ||
150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 |
*Note: Se a flange especial do fósforo, nos deixa por favor saber antes da produção.
