válvula da liberação do ar das águas residuais

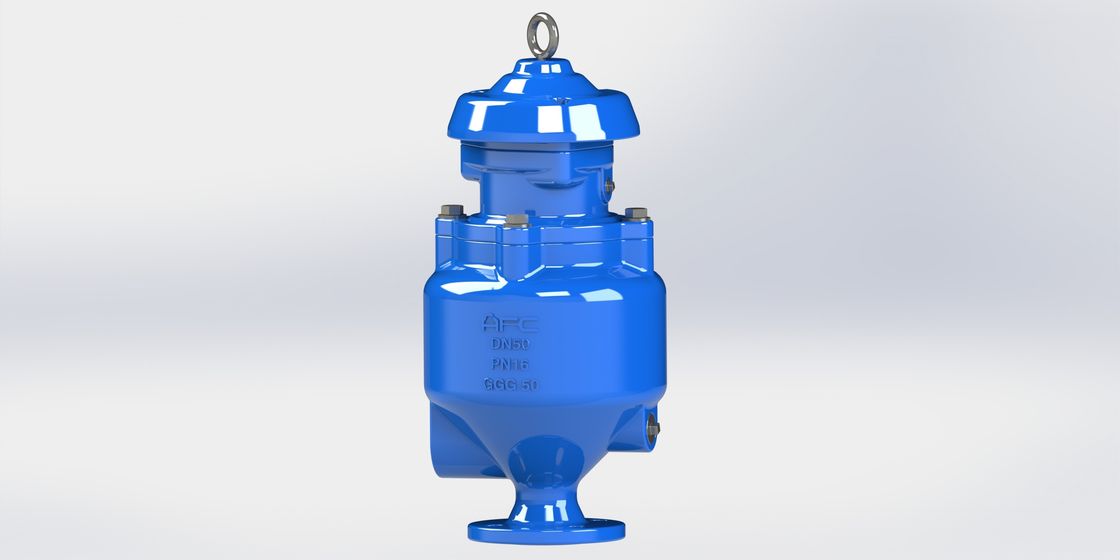

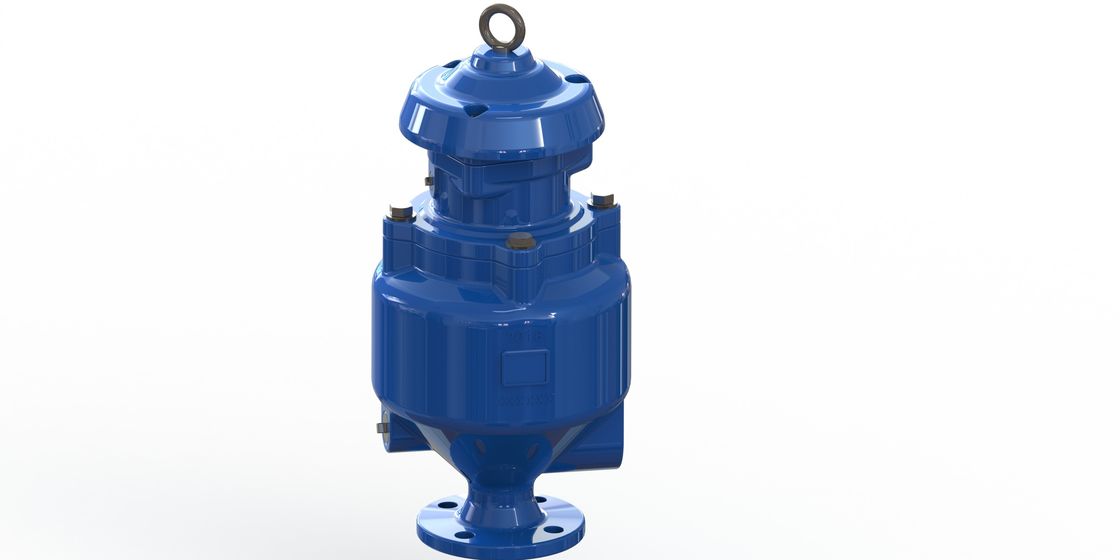

Tipo triplo área da flange da função da única câmara da válvula da liberação do ar da combinação da água de esgoto do fluxo completo







Formando o processo da máquina



1. Processamento do torno do CNC

2. Processamento do centro fazendo à máquina do CNC da elevada precisão

3. Processamento geral do torno

4. A máquina perfura as peças do produto

5. Molde da formação fria

6. Conjunto de solda





Como nós controlamos a qualidade de fazer à máquina



1. Torno do CNC da elevada precisão que processa as peças.

2. Máquinas de trituração avançadas

3. Inspeção de UT para assegurar a qualidade de solda

4. Polonês da solda

5. Aparência 100% & inspeção do tamanho em linha (espessura, redondeza, etc.)

6. Dar forma do tamanho & da aparência



Descrição:



A válvula da liberação do ar da combinação da água de esgoto fornece 3 funções:



1. Grande liberação do ar

1-1. Durante a água que enche o encanamento, o flutuador ficará em sua posição original. (aberto)



1-2. Grande ar deixado fora da válvula através do bocal grande.



2. Liberação pequena do ar

2-1.When o nível de água vem até a parte superior, o flutuador será até sua posição próxima e fechará o orifício grande do arco da selagem e o orifício pequeno.



o ar 2-2.The (2% do ar resolvido na água) está saindo continuamente da água e do recolhimento na parte superior da válvula.



o flutuador 2-3.The será conduzido para baixo e deixado o bolso pequeno para fora através do orifício pequeno.



o arco da selagem 2-4.The ainda estará na posição próxima até vazio da água



3. Grande entrada de ar durante a drenagem do encanamento.

3-1.Float deixará cair para baixo quando vazio do encanamento.



o ar 3-2.Large entrará o encanamento através da válvula.



3-3.Preventing do colapso do vácuo do encanamento e da ruptura.



3-4.Protect o anel-O de selagem da obstrução no encanamento.



Características:

. Projeto avançado: Mecanismo simples e flutuador forte para impedir rachar-se durante o fechamento rápido do hammer& repentino da água.

.  Drene o chefe na parte superior & na parte inferior para limpar.

.  Nenhumas braços ou alavancas para impedir vibrar, dobrando-se, fechamento direto da aveia do fl.
. Inteiramente a cola Epoxy da fusão revestiu o interior e a parte externa do corpo de válvula para serviços a longo prazo.
. Padrão de fabricação: BS EN1074-4, AWWA C512
. Perfuração e dimensão da flange: EN 1092 das BS e de EN 558 e de ANSI das BS flange.



Campos do serviço:

Para o abastecimento de água de água de esgoto.

Dados técnicos:

Escala do tamanho: DN 50-200MM
Avaliações da pressão: 1.0Mpa, 1.6Mp (flange)
Temperatura de trabalho: -10°-80°C.
Meios do fluxo: água de água de esgoto.
Consulte por favor a fábrica para PN25 e o dispositivo antishock sempre que há uma edição do waterhammer.



Tabela rápida da seleção
Taxa do volume de água CMH	1360	4160	8500	19100	33400
Tamanho principal da tubulação Milímetro	80-400	400-700	750-1000	1050-1500	1500-2000
Tamanho de SKAR Milímetro	50	80	100	150	200



Material:







Dimensão:
