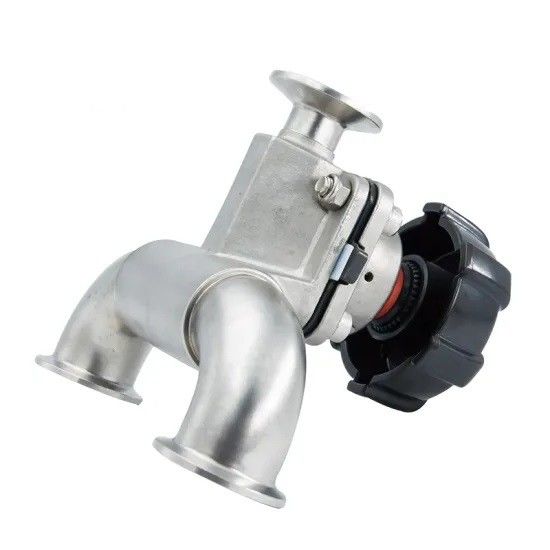

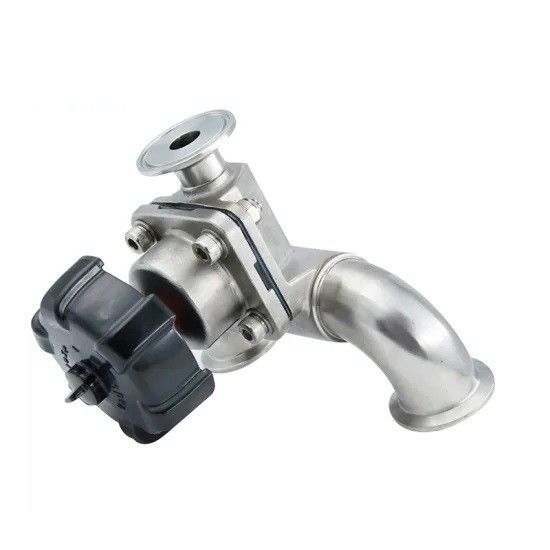

U dá forma à válvula de diafragma sanitária de três maneiras para a indústria farmacêutica

U dá forma à válvula de diafragma sanitária de três maneiras para a indústria farmacêutica

  • Destacar

    válvula de controle do fluxo do diafragma

  • De aço inoxidável
    Categoria higiênica 1,4435/316L
  • conduzindo o modo
    Manual ou Pnuematic
  • Extremidades da conexão
    Solda, flange ou tri braçadeira
  • Tamanho portuário
    1/4" - 4"
  • Tipo do fluxo
    Maneira três
  • Sentido de fluxo
    Forma de U
  • Variação da temperatura
    -10~120 centígrado de grau
  • Função
    Manual
  • Lugar de origem
    CHINA
  • Marca
    OEM
  • Certificação
    GMP, ASME BPE, 3A, CE
  • Número do modelo
    CX-SDV-10
  • Documento
  • Quantidade de ordem mínima
    1
  • Preço
    negotiable
  • Detalhes da embalagem
    caixas da madeira compensada
  • Tempo de entrega
    15-60 dias
  • Termos de pagamento
    L/C, T/T
  • Habilidade da fonte
    baseado na ordem

U dá forma à válvula de diafragma sanitária de três maneiras para a indústria farmacêutica

O manual/válvula de diafragma sanitária pneumática da maneira do tipo três de U soldou extremidades



Como nós controlamos a qualidade de fazer à máquina



1. Torno do CNC da elevada precisão que processa as peças.

2. Máquinas de trituração avançadas

3. Inspeção de UT para assegurar a qualidade de solda

4. Polonês da solda

5. Aparência 100% & inspeção do tamanho em linha (espessura, redondeza, etc.)

6. Dar forma do tamanho & da aparência



Descrição do produto:



Esta válvula de diafragma sanitária de três maneiras da forma de U pode ser operada por uma roda manual ou pelo atuador pneumático. Applicated especialmente no processo higiênico e asséptico de indústrias farmacêuticas.



A válvula de diafragma higiênica de três maneiras da forma de U é muito apropriada para abrir/que fecha-se e controle de fluxo no sistema de encanamento.



O diaghragm oferece a selagem do corpo de válvula e a selagem do assento de válvula. A cavidade da válvula é isolada completamente de fora, assim que pode alcançar a categoria altamente asptic.



Princípio de funcionamento:



Quando a válvula é fechado, o diafragma de selagem move-se para baixo até que separe completamente o assento de válvula da cavidade da válvula.



Ao operar o punho manual ou o atuador pneumático, fazendo o movimento da haste de válvula para cima, o diafragma de selagem se move para cima em conformidade, a válvula está aberta.



Vantagens do projeto:



1. Capacidade muito excelente do fluxo

2. Muito mais fácil ser limpado

3. Processo do CIP/SORVO amigável

4. Muito apropriado para líquidos pegajosos



Especificações:



Nome do produto: Tipo 3-maneira de U da válvula de diafragma com EPDM+PTFE
Material do corpo de válvula: SS316L
Material do selo: Partes adesivas PTFE+EPDM da única gaxeta PTFE+EPDM/Two do sillcone
Pressão de MaxWorking: 10Bar (segundo o diafragma)
Temperatura de Max.Working: -30 a 130 graus C
Disponìvel tamanho: 1" - 4", DN25-DN100
Disponìvel conexão: Braçadeira/solda/conexão especial
Disponìvel padrão: 3A/BPE/DIN/ISO/IDF
Operado: Manual, pneumático
Disponìvel estrutura: Em linha reta, T, U-tipo, parte inferior do tanque
Controle: Sensor esperto do controle/posição do positioner da válvula/C-TOP
Certificado: 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
Espaço de aplicação: Leiteria, alimento, bebida, farmácia, cosmético, etc.
Opções do modelo do UC: UC-H, US-K
Intallation: Para instalar o volante ou o atuador pneumático é opcional


Aplicações:


As válvulas de diafragma, nenhuma matéria sejam operadas manualmente ou pneumaticamente, são especializados para ser usados no processo sanitário e asséptico na indústria farmacêutica.
A válvula é excelente para o controle de fluxo assim como para deveres DE LIGAR/DESLIGAR.

Comparado com outras válvulas, a válvula de diafragma é mais easilier ser limpada. Poderia processar o material com as partículas melhores.
E o fenômeno da cavitação é menos do que antes durante a aplicação do controle de fluxo.

Corpo de válvula:
Forjar a placa do corpo é através de uma parte de lingote de aço inoxidável, no processo de forjadura,
junto com o forjamento de alta temperatura para fornecer, através da mudança da forma da placa da extrusão,
com o forjamento após o dendity do corpo mais alto, a estrutura é mais uniforme, nenhum furo da areia
e outras impurezas. Então através do centro de processamento para continuar fazer à máquina da elevada precisão.

O corpo de moldação é feito pelo modelo da cera de parafina do molde, infiltratiion modelo da cera de parafina em cerâmico,
para deixar o formulário da superfície do molde da cera do corpo inteiro um a camada de cerâmico forte. Modl da cera do derretimento, então no derretimento da solução de aço inoxidável, depois que a batida refrigerando fora da aparência do corpo cerâmico, vazio é composta. O tamanho de moldação é muito exato, o apperance externo é smmoth, limpo e arrumado.

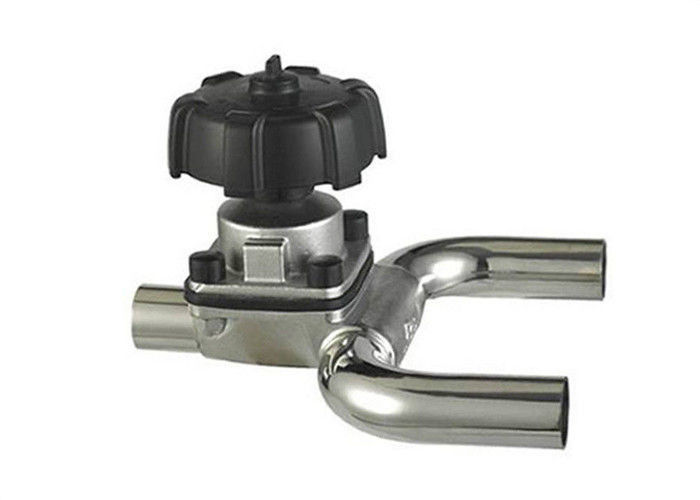

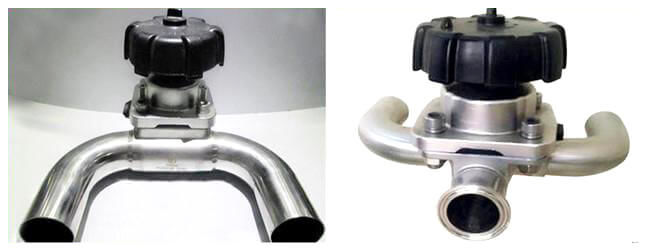

Fotos da válvula:



categoria higiênica de aço inoxidável da válvula de diafragma 316L, em forma de u
